DAWSON BRAND grau T8 DG2130A DG2140 manilha de arco de liga de aço forjado com pino de segurança, manilha de âncora tipo parafuso classe G8
- Dawson Group Ltd. - Fabricante, fornecedor, fábrica na China
É feito de liga de aço de alta qualidade por forjamento.

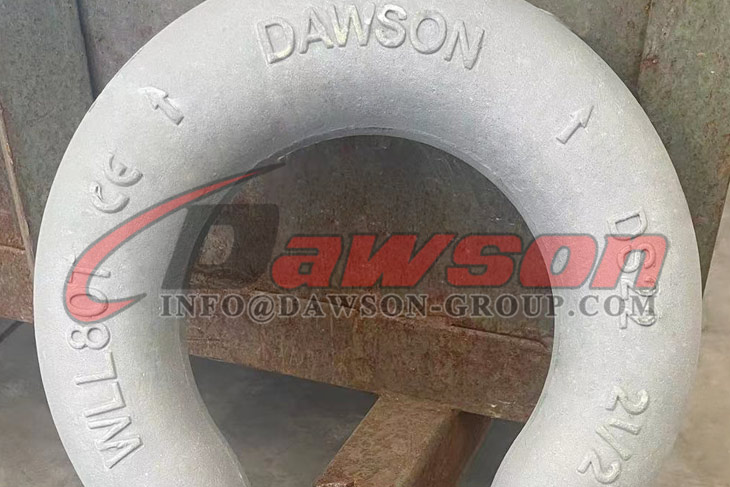

Cada manilha será marcada com WLL permanentemente, WLL de 2t~175t.
A carga máxima de teste é duas vezes a carga de trabalho, a carga mínima de ruptura é 5 vezes a WLL.
Sobre a capacidade de carga de 2t~80t, o grau T8 é 40%~100% superior ao grau S6 na mesma dimensão.Sobre o rolamento de 110t~175t, o grau T8 é 16%~29% superior ao grau S6 na mesma dimensão.
Todos os nossos produtos correspondem aos requisitos técnicos estipulados e abordagem de descanso na norma ISO2415-2004.
Com a mesma capacidade de carga de trabalho, os produtos T8 são menores que os S6, o que permite que o T8 seja utilizado principalmente em espaços limitados.
| Modelo do produto | Carga nominal | W | D | d | E | P | S | O | L
(Tipo BX) | Peso (Tipo BX) |
| (t) | (milímetros) | (milímetros) | (milímetros) | (milímetros) | (milímetros) | (milímetros) | (milímetros) | (milímetros) | (kg) |
| DG-T8BX2-3/8 | 2 | 17 | 12 | 9.5 | 23 | 9.5 | 36.5 | 26 | 54 | 0.13 |
| DG-T8BX2.5-7/16 | 2.5 | 19 | 14 | 11 | 27 | 11 | 43 | 29.5 | 62 | 0.22 |
| DG-T8BX3.25-1/2 | 3.25 | 20.5 | 16 | 13 | 30 | 13 | 48 | 33 | 71.5 | 0.31 |
| DG-T8BX5-5/8 | 5 | 27 | 20 | 16 | 38 | 17.5 | 60.5 | 43 | 89 | 0.67 |
| DG-T8BX7-3/4 | 7 | 32 | 22 | 19 | 46 | 20.5 | 71.5 | 51 | 105 | 1.14 |
| DG-T8BX9.5-7/8 | 9.5 | 36.5 | 27 | 22.5 | 53 | 24.5 | 84 | 58 | 121 | 1.76 |
| DG-T8BX12.5-1 | 12.5 | 43 | 30 | 25.5 | 60.5 | 27 | 95 | 68.5 | 136.5 | 2.58 |
| DG-T8BX15-1 1/8 | 15 | 46 | 33 | 29.5 | 68.5 | 32 | 108 | 74 | 150.5 | 3.96 |
| DG-T8BX18-1 1/4 | 18 | 51.5 | 36 | 33 | 76 | 35 | 119 | 82.5 | 166.5 | 5.06 |
| DG-T8BX21-1 3/8 | 21 | 57 | 39 | 36 | 84 | 38 | 133.5 | 92 | 181 | 7.29 |
| DG-T8BX30-1 1/2 | 30 | 60.45 | 41.40 | 39.12 | 91.95 | 41.15 | 146.05 | 98.55 | 196.85 | 9.43 |
| DG-T8BX40-1 3/4 | 40 | 73.15 | 50.80 | 46.74 | 106.43 | 57.15 | 177.80 | 127 | 230.12 | 15.38 |
| DG-T8BX55-2 | 55 | 82.55 | 57.15 | 52.83 | 122.17 | 60.96 | 196.85 | 146.05 | 264.41 | 23.59 |
| DG-T8BX85-2 1/2 | 85 | 104.65 | 69.85 | 68.83 | 144.53 | 79.25 | 266.70 | 184.15 | 344.42 | 43.55 |
| DG-T8BX120-3 | 120 | 127 | 82.55 | 78.99 | 165.10 | 91.95 | 330.20 | 200.15 | 419.10 | 80.74 |
| DG-T8BX150-3 1/2 | 150 | 133.35 | 95.25 | 91.95 | 203.20 | 104.65 | 371.60 | 228.60 | 482.60 | 120.20 |
| DG-T8BX175-4 | 175 | 139.70 | 107.95 | 104.10 | 228.60 | 115.82 | 368.30 | 254 | 501.65 | 153.32 |
| DG-T8BX200-4 3/4 | 200 | 184.15 | 120.65 | 114.3 | 266.7 | 152.4 | 396.75 | 279.4 | 520.7 | 204.12 |
| DG-T8BX250-5 | 250 | 215.9 | 127 | 114.3 | 304.8 | 165.1 | 469.9 | 330.2 | 558.04 | 272.16 |
| DG-T8BX300-6 | 300 | 212.85 | 152.4 | 127 | 304.8 | 171.45 | 495.3 | 330.2 | 618.49 | 351.54 |
| DG-T8BX400-7 | 400 | 209.55 | 177.8 | 152.4 | 355.6 | 184.15 | 571.5 | 330.2 | 710.44 | 499.89
|
Nota: A carga de prova é 2 vezes o limite de carga de trabalho, a carga de ruptura é 5 vezes o limite de carga de trabalho em 2-21 toneladas métricas, a carga de ruptura é 5,4 vezes o limite de carga de trabalho em 30-175 toneladas métricas, a carga de ruptura é 4 vezes o limite de carga de trabalho em 200-400 toneladas métricas.
Bem-vindo ao comprar o preço mais novo e competitivo DAWSON DAWSON BRAND grau T8 DG2130A DG2140 manilha de arco de liga de aço forjado com pino de segurança, manilha de âncora tipo parafuso classe G8 de nossa fábrica.Somos um dos principais fabricantes e fornecedores da China, oferecendo a você o serviço de atacado e o serviço OEM com desconto.Com a certificação CE, nossos produtos fabricados na China em estoque são de alta qualidade e baixo preço.Fique à vontade para obter nossa amostra grátis.
Para mais informações, por favor Contate-nos.E-mail:info@dawson-group.com

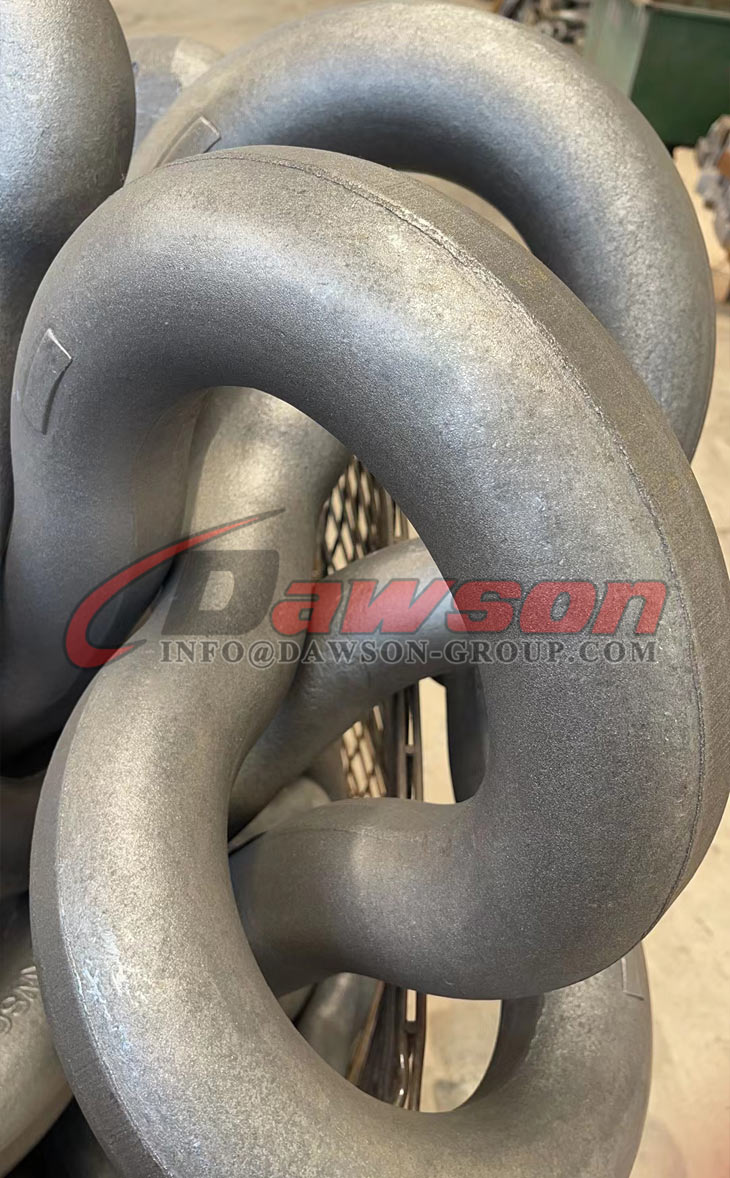

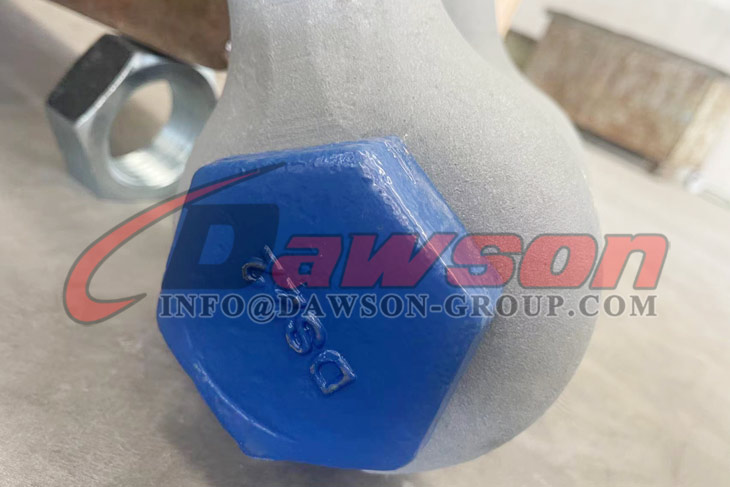

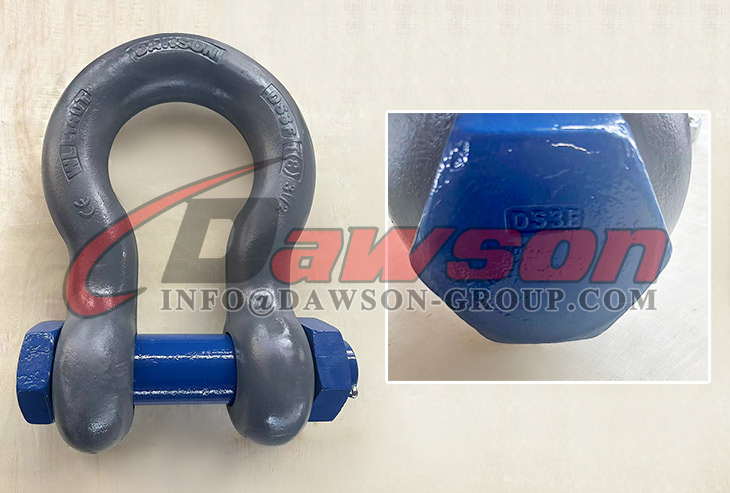

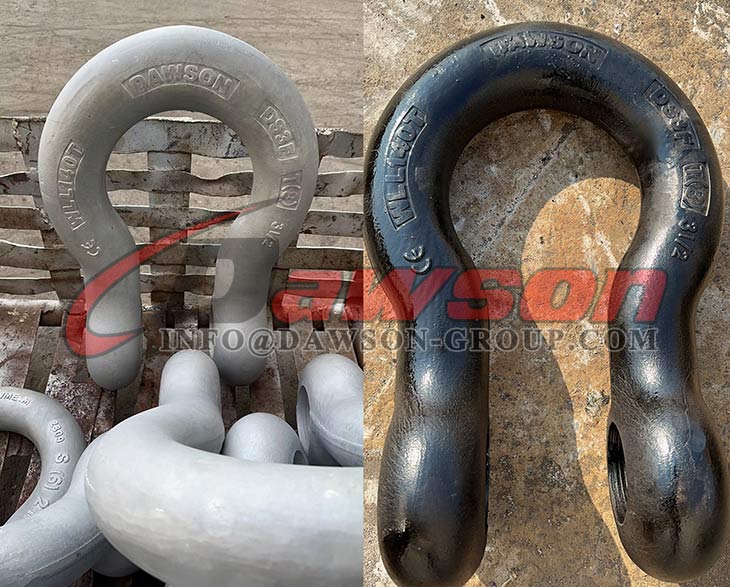

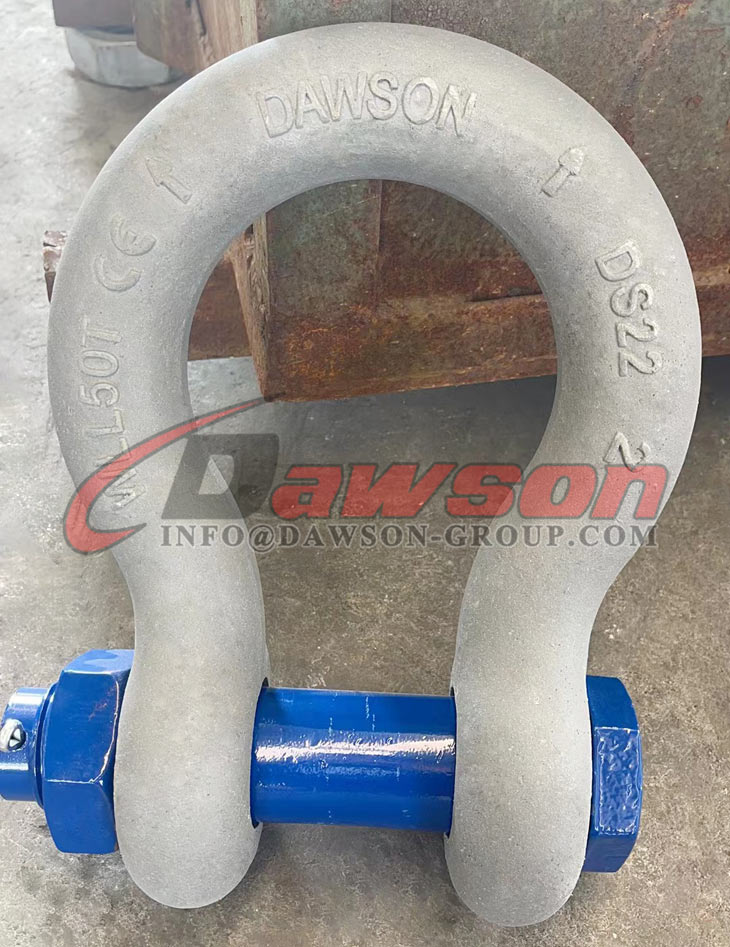

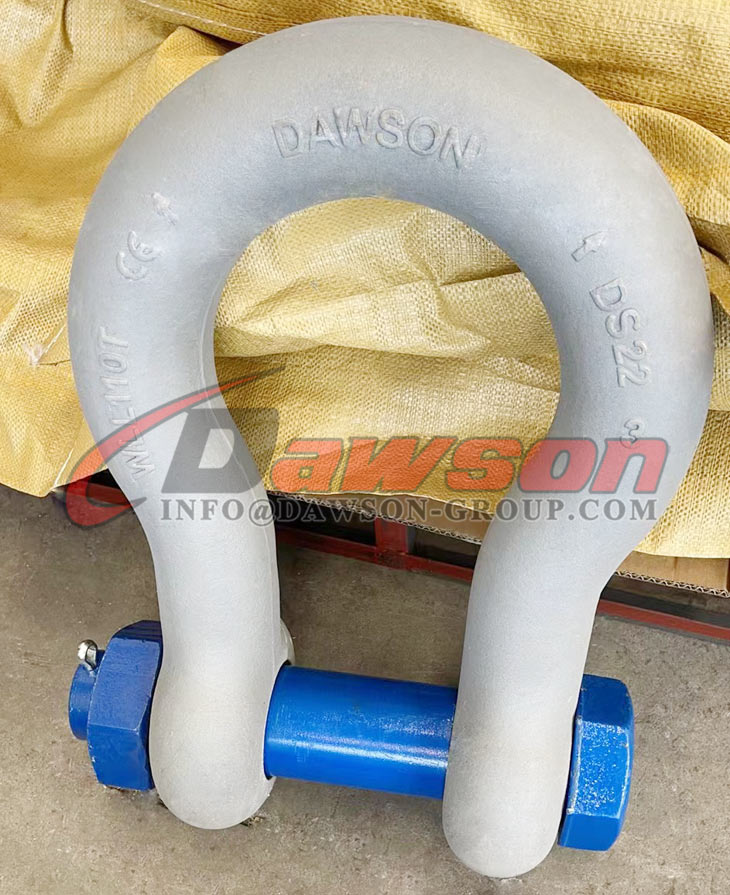

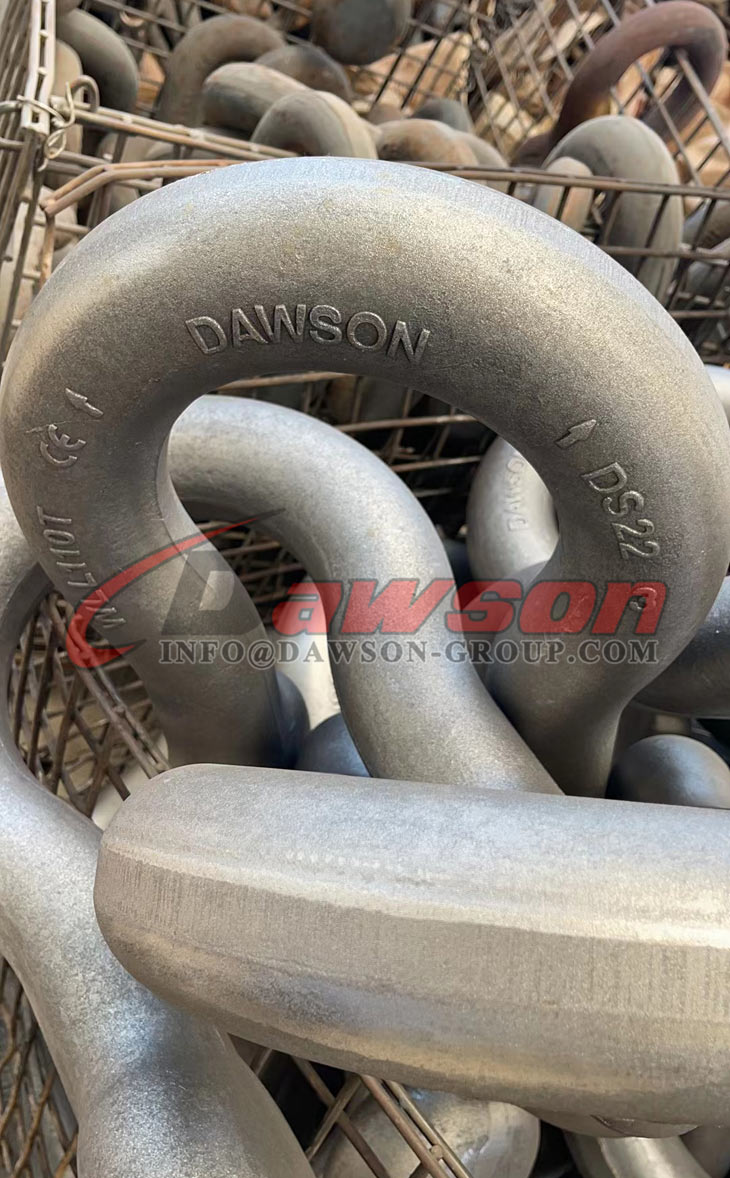

Exposição de produtos:
