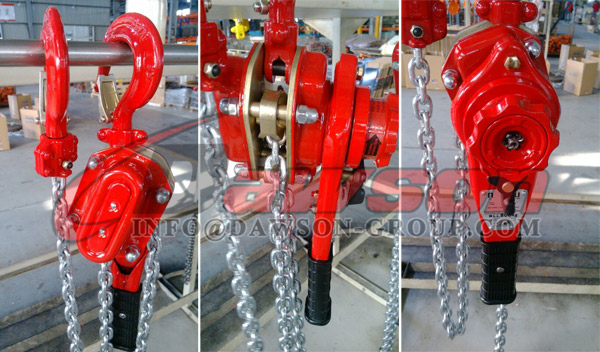

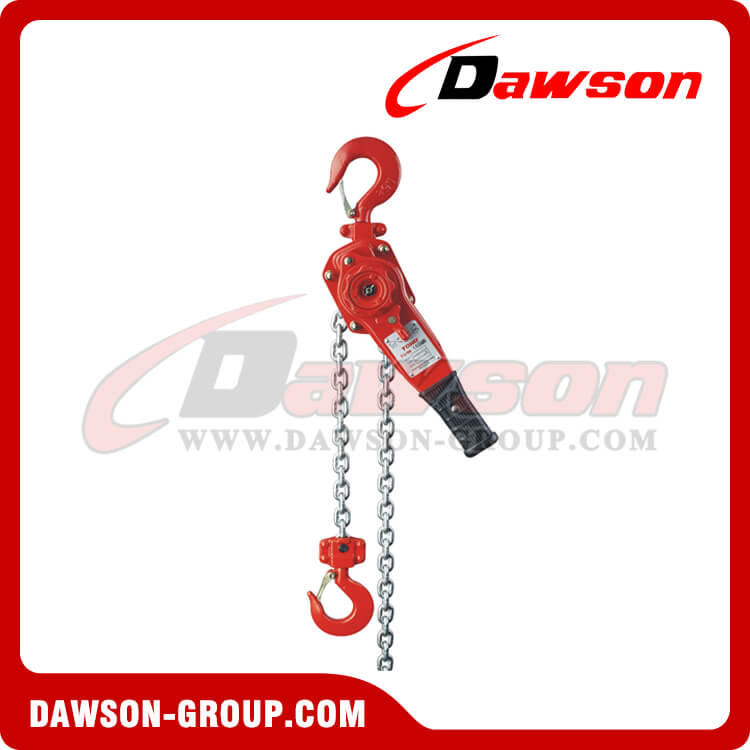

DSVG 0.8T - Bloco de alavanca 9T, talha de alavanca manual para elevação de mercadorias



Introdução

Operar sem pré-carga mínima.

Projeto do volante da embreagem de segurança - operação de segurança

Corpo de liga de aço com resistência durável e tamanho menor

Rolamentos de rolos enjaulados para maior eficiência

Rolos guia de corrente de carga dupla exclusivos

Engrenagens de usinagem de alta precisão com maior resistência e melhor tenacidade

Capa de engrenagem resistente a impactos, melhorando a resistência e a dureza

Costelas reforçadas nas laterais da alavanca

Gancho de forjamento de liga de aço de alta qualidade

Corrente de carga V100 com alta precisão, alta resistência e resistência de corrente de até 1000N/m2

Conexão final de corrente de alta resistência, com fator de segurança 2,5 vezes maior

Super robusto, muito superior a 1.500 ciclos de testes de resistência EN 13157

Configuração padrão: Corrente de carga V(100) zincada Disco de freio fundido Âncora de extremidade fundida zincada Engrossar trava de segurança de estampagem

Configuração opcional: Dispositivo de proteção contra sobrecarga Rolamento Integral de Alta Precisão Estrutura baixa com rolamento integral Corrente de Carga Galvanizada Âncora final de fundição Travas de segurança fundidas galvanizadas Corrente de Carga V(100) Disco de fricção sinterizado para metalurgia do pó Caixa de Cores

As talhas de alavanca são um tipo de aparelho de carga e tração portátil e versátil, operado manualmente, com design simples, tornando a inspeção ou manutenção de rotina rápida e fácil, que possuem a mesma tecnologia das talhas de alavanca de catraca ou talhas de alavanca de corrente.

CARACTERÍSTICAS

• Seguro, confiável e durável, fácil de usar, portátil, fácil de transportar e manter

• Tamanho pequeno, peso leve, aparência elegante e fina, mas com alta resistência

• Bom desempenho, alta eficiência mecânica, exigindo pequena força de tração manual

• Estrutura compacta avançada, operação estável, proteção robusta e rígida

• Peças de uso comum, compatibilidade universal e forte, ecologicamente corretas

• Corrente de carga galvanizada grau 100, altura baixa com alavanca curta para uso

• O processo patenteado de endurecimento por indução em peças de suporte de carga aumenta a rigidez

• Resistente à abrasão e à corrosão, adota liga de aço tratada termicamente para alta resistência

• Design aprimorado da ponta do gancho com travamento automático com trava fundida em caso de queda de mercadorias

• Peças intercambiáveis ​​para proteção padrão e contra sobrecarga, garantindo segurança

• Ganchos de carga forjados com rastreabilidade de lote e indicadores de estiramento de alta qualidade

• Rolamentos de rolos vedados com lonas de freio de lingueta dupla e rotação flexível

• Discos de freio fundidos inovadores e patenteados estão disponíveis com tecnologia avançada

• Adote um came que protege a talha, mesmo que o usuário coloque incorretamente a carga no anel final

• Com rolamentos de rolos enjaulados na roda dentada de carga e design exclusivo do botão do volante

INTRODUÇÕES

As talhas de alavanca DS-VG são um tipo de aparelho de carga e tração manual e versátil, portátil e versátil, com design simples, tornando a inspeção ou manutenção de rotina rápida e fácil. Elas utilizam uma configuração mecânica de catraca e lingueta para aumentar ou diminuir gradativamente uma carga ou para aplicar ou liberar tensão.As talhas de alavanca DS-VG são excepcionalmente convenientes para trabalhar em locais estreitos ou restritos, trabalhos em altura ao ar livre e puxar de diferentes ângulos ou em níveis elevados, que têm uma capacidade inerente de serem usados ​​em aplicações verticais e horizontais.

As talhas de alavanca DS-VG utilizam força de tração razoável até a capacidade nominal, o que é mais eficiente para operar o equipamento.Possuem estrutura compacta e peso leve o que os torna fáceis de transportar e armazenar.Todas as talhas de alavanca adotam liga de aço de alta qualidade com alta resistência e a melhor qualidade, como resistente à corrosão e à umidade, portanto, têm longa vida útil.A concretização do peso leve pode ser uma realidade graças à não alteração do tamanho, o que é uma grande superioridade.Eles não têm problemas em operar em espaços altos ou estreitos.Apresentam características de grande excelência na tração e elevação de mercadorias em situações difíceis.Mesmo em locais apertados ou em locais de trabalho elevados, eles podem ser armazenados de forma conveniente em uma maleta de transporte especial.Essas grandes qualidades devem-se aos rigorosos testes de segurança e eficiência durante o processo de produção, por isso apresentam grande vantagem em ambientes agressivos.

As talhas de alavanca do tipo DS-VG são projetadas com uma engrenagem de redução de passo único que se caracteriza por uma pequena força de fixação manual e retenção de carga garantida.A fixação confiável da carga pode ser fornecida até o último clique da alavanca.E o aço foi engrossado para que a resistência melhorasse bastante.O   a tecnologia inovadora das talhas de alavanca DS-VG as torna extremamente excelentes.Devido às correntes G100/G80, o fator de segurança é alto e possuem alta durabilidade.O design exclusivo torna os produtos mais elegantes e o volante pode ajustar o   comprimento das correntes até a posição necessária, o que melhora muito a eficiência do levantamento.As talhas de alavanca DS-VG têm operação estável e podem suportar cargas pesadas.A empunhadura confortável proporciona aos operadores um ótimo manuseio.

As talhas de alavanca DS-VG adotam tecnologia japonesa, mas com preço muito mais baixo, muitas peças são intercambiáveis ​​com as talhas de alavanca.Eles são estruturalmente projetados para aumentar a rigidez, o que fortalece o corpo para suportar cargas extremas com eficiência.Além do mais, as placas laterais endurecidas ajudam a prolongar a corrente   desgaste reduzindo a abrasão.Além disso, especificações e marcas especiais podem ser feitas de acordo com a necessidade do cliente.No entanto, você deve prestar atenção   que é necessário usar força de trabalho para levantar peso, portanto, você não pode aumentar o comprimento da alça de operação opcionalmente.

A função das talhas de alavanca é para instalação de equipamentos, extração de materiais na construção naval, usinas de energia elétrica, transporte, fábricas, navegação, obras marítimas, obras aéreas, fabricação de navios, construção industrial, minas ou outros campos.Também apresentam grande excelência na operação de construção de pontes,   armazéns, estaleiros, silvicultura, engenharia civil, onde por piores que sejam as condições, os diferenciais de alavanca DS-VG conseguem sempre funcionar bem.

Eles também são chamados de talhas manuais de alavanca tipo DS-VG, blocos de alavanca de corrente DS-VG, talhas de alavanca de catraca, talhas de alavanca de corrente, blocos com corrente G100.

DESCRIÇÃO DETALHADA

1. Corrente

A corrente de elevação adota a corrente niquelada de nível 100, a corrente padrão é G80, a corrente niquelada de nível 100 também está disponível para uso estrito.Além disso, o teste de corrente pode atingir 4 vezes a quebra, o que possui alto fator de segurança e longa vida útil.Em comparação com as correntes G80, elas são 25% mais fortes que elas.

Porque eles são feitos de uma liga especial de alta resistência, apresentando uma combinação imbatível de tenacidade, resistência e desgaste.

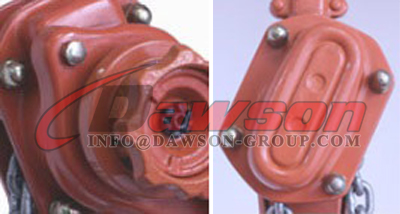

2. Pulverizar

O processamento especial torna o revestimento permanente liso e brilhante, podendo atingir o propósito de decoração e resistente à corrosão.

3. Tecnologia de embreagem flexível

A adoção de uma tecnologia exclusiva de embreagem faz com que as talhas de alavanca DS-VG possam levantar mercadorias em qualquer nível elevado.

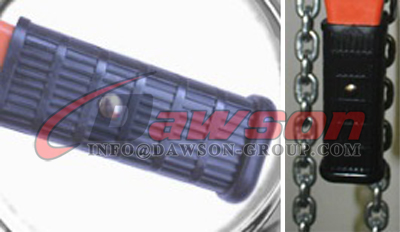

4. Alça

A alça reforçada possui alta resistência, peso leve e conjunto antiderrapante, que é mais seguro e confiável.Também possui empunhadura de borracha superior com parafusos de fixação.

5. Ganchos

O novo design de ganchos do tipo forjado cujo topo é seguro   e tem desempenho de flexão lenta.Além disso, o dente alargado permite suportar cargas pesadas.Os ganchos superior e inferior são moldados por forjamento e possuem aparência fina e alta intensidade.

6. Trava fundida

O gancho está equipado com mecanismo de segurança e trava de gancho para ajudar a fortalecer e proteger pontos de vulnerabilidade.O material mais espesso torna a trava mais forte e o engate com a ponta do gancho cria um fechamento seguro.

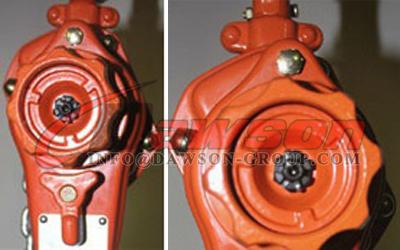

7. Volante

O volante exclusivo com design de botão é diferente do sistema de roda livre convencional.

8. Parafusos

Todos os produtos adotam parafusos de fixação antiderrapantes.

9. Engrenagens

As talhas de alavanca DS-VG utilizam o melhor arredondamento em formato de dente e engrenagens de alto impacto.

10. Freio

Graças ao sistema de freio de lingueta dupla, o fator de segurança é aumentado duas vezes.O freio fundido patenteado é inquebrável, anti-óleo, antiderrapante   com bom desempenho de frenagem.As talhas de alavanca DS-VG oferecem desempenho positivo   graças a um design de freio que incorpora duas pastilhas de freio livres de amianto resistentes à umidade e quatro superfícies de frenagem, que inclui duas linguetas de freio para maior confiabilidade.

11. Rolamentos

Os rolamentos de rolos gaiola são equipados na roda dentada de carga e os rolamentos axiais são instalados no conjunto do gancho inferior.Rolamentos de agulhas de alta qualidade que aumentam o desempenho têm longa vida útil e facilidade de manutenção.

12. Guia de corrente

O sistema de guia da corrente é simples, permitindo a operação na posição horizontal, o que pode garantir suavidade e evitar emperramento ao puxar a corrente de carga.

13. Botão de parada

O botão de parada foi projetado para proteger a talha de alavanca, mesmo que os operadores coloquem a carga incorretamente no anel final.Os operadores devem usar o botão para ajustar a corrente de forma rápida e fácil.O design exclusivo protege contra giro livre inadvertido sob carga.

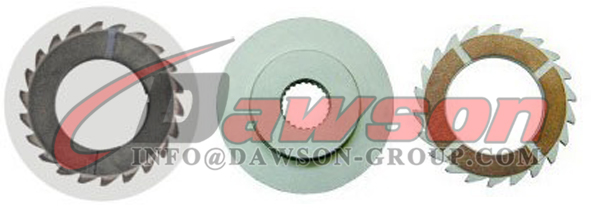

14. Disco de freio fundido e disco de catraca

O disco de catraca e a placa/discos de fricção são fundidos.Este design aumenta muito a vida útil do freio e reduz o desgaste, ao mesmo tempo que oferece maior repelência de óleo.

15. Elo final móvel

16. Anel final ampliado

17. Nozes

As porcas de saco melhoram o desempenho da manutenção.As porcas fixam a caixa de engrenagens e a tampa do freio, protegendo o parafuso contra danos e facilitando a manutenção.

18. Sistema anti-liberação

O sistema exclusivo faz com que o comprimento da corrente possa ser ajustado rapidamente para a posição desejada, o que melhora muito a eficiência.

19. Quadro

Eles adotam liga de aço de alta qualidade com construção sólida, um processo patenteado de endurecimento por indução na parte de suporte de carga e o aumento da espessura do material produz uma estrutura extremamente forte e rígida.

20. Guarda protetora

O bloco da alavanca apresenta uma proteção que protege o pino da corrente e as porcas contra danos, aumentando a segurança.

21. Sinal de carga

O sinal de carga funciona para alertar os operadores quando a talha de alavanca é usada para   levantar cargas além da capacidade nominal, o alerta é indicado pelo sinal verde mudando para vermelho.

Outros

1. Os parâmetros técnicos incluem capacidade, tipo, elevação padrão, quedas da corrente de carga, carga nominal, carga de teste em execução, peso líquido, peso bruto e outros.

2. Embalagem e envio

Uma peça em caixa de 5 camadas ou caixa de madeira com palete externa para proteger bem as mercadorias

Será escolhida a forma mais adequada para entregar sua mercadoria.

garantia de um ano para produtos inteiros

Cada produto é testado em 1,5 vezes a capacidade nominal.

Em conformidade com EN 13157

Cuidados

1. É estritamente proibido sobrecarregar, alongar a alça sem permissão e proibir estritamente outras operações de energia que não sejam recursos humanos.

2. Ao levantar objetos pesados, é estritamente proibido realizar qualquer trabalho ou caminhar sob objetos pesados ​​para evitar acidentes pessoais.

3. Antes de usar, certifique-se de que as peças da máquina estejam em boas condições, que as peças da transmissão e a corrente de elevação estejam bem lubrificadas e que a condição de marcha lenta esteja normal.

4. Verifique se os ganchos superior e inferior estão presos antes de usar.A carga deve ser adicionada ao centro da câmara do gancho.

5. Se você achar que a força da alavanca manual é maior que a normal, pare de usar e verifique imediatamente as talhas da alavanca.

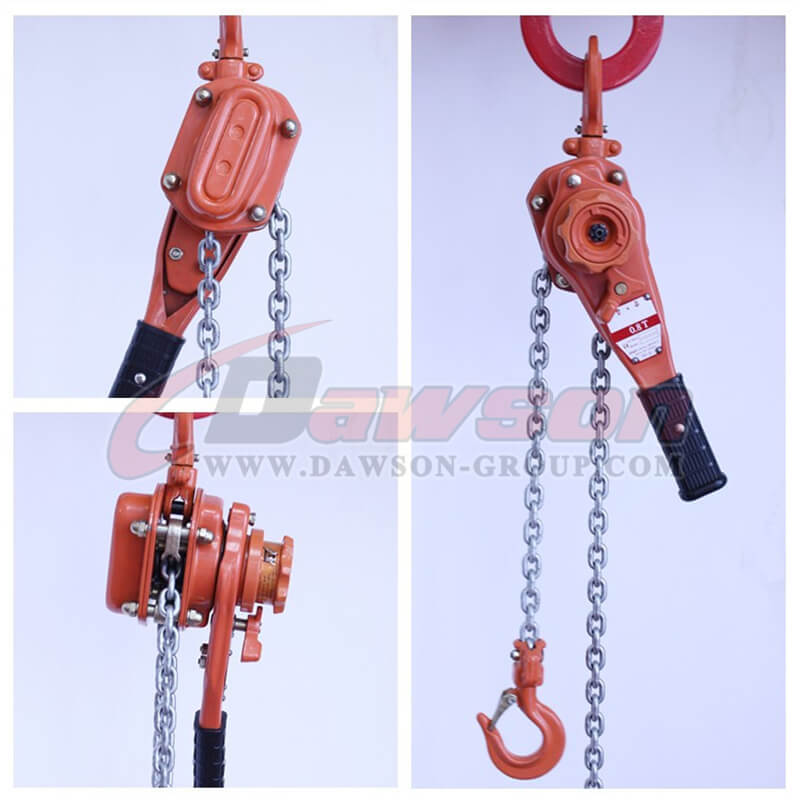

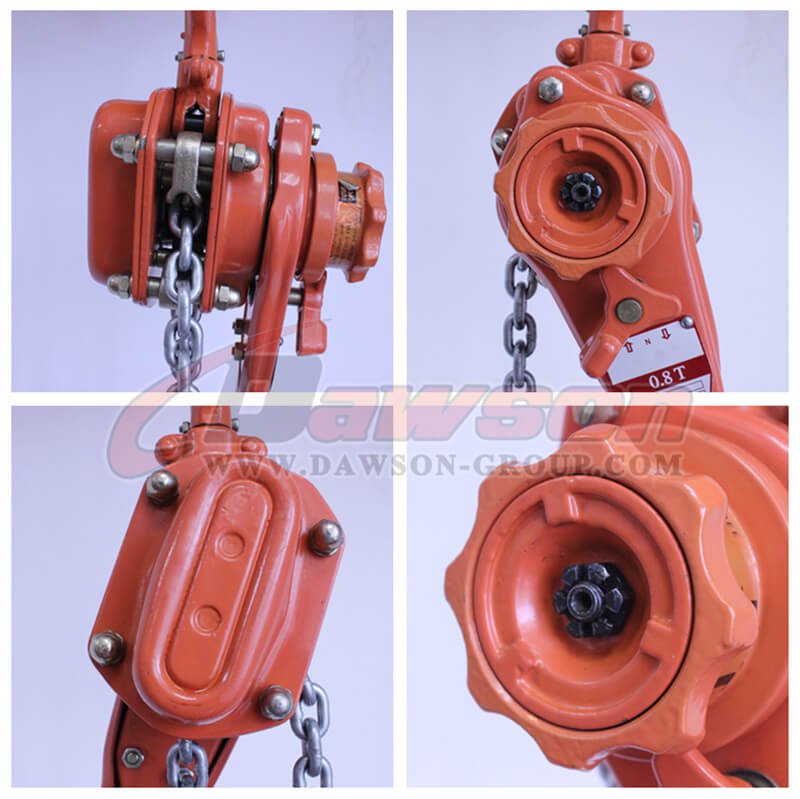

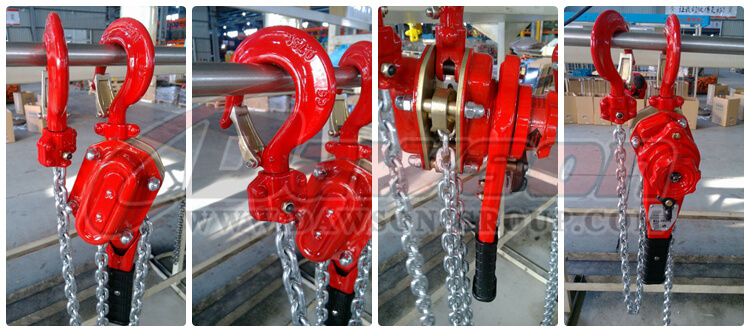

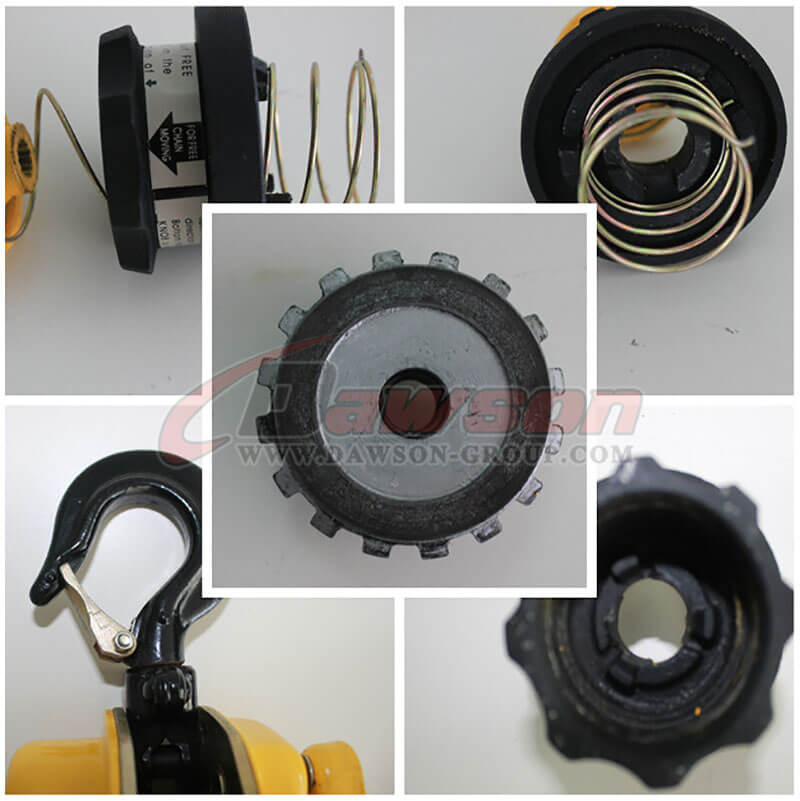

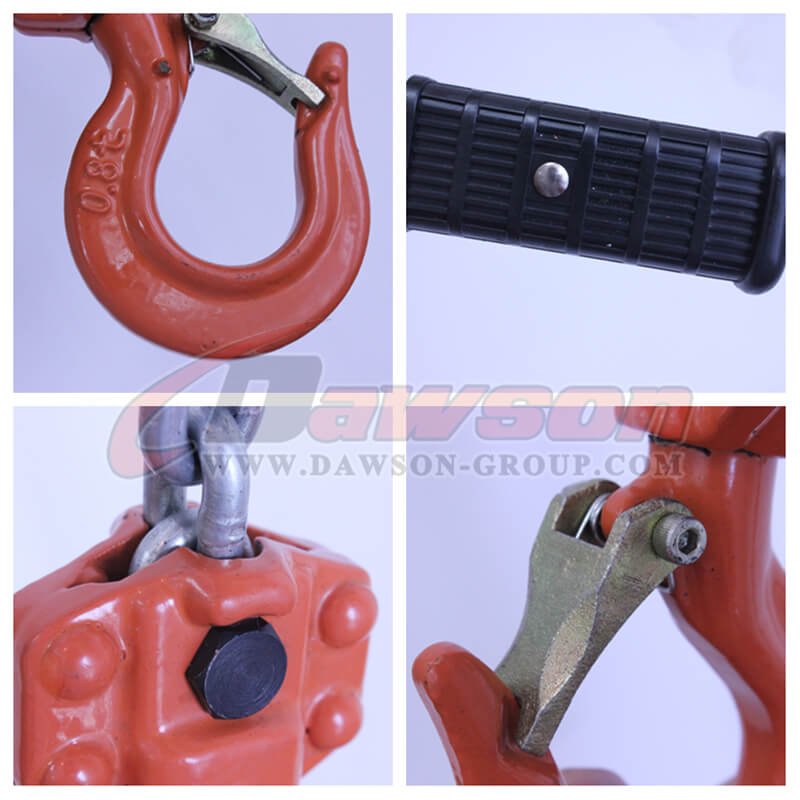

Exposição de produtos:

Detalhes do produto:

Uma talha de alavanca é um dispositivo manual usado para levantar, abaixar ou puxar uma carga e aplicar ou liberar tensão.Ele utiliza uma configuração mecânica de catraca e lingueta para aumentar ou diminuir gradativamente uma carga ou para aplicar ou liberar tensão.

1. Baixo peso próprio, pequenos tamanhos de montagem e pequena força de alavanca em plena carga.

2.Freio livre de amianto, segurando a carga em qualquer altura desejada.

3. Os ganchos superiores e inferiores são equipados com travas de segurança como padrão.

4.Para o tipo DSLH-A/AII/D/E/G, a corrente de carga pode ser puxada livre e facilmente através da talha em ambas as direções para prender a carga ou tensionar a corrente.Por razões de segurança, correntes livres não podem ser feitas quando a talha está sob carga.

5. Alavanca manual curta com punho de borracha.

6. A alavanca manual opera com pouco esforço devido à relação de transmissão ideal.

7. Suspensão de aço forjado e ganchos de carga são tratados termicamente e resistentes a fraturas.Em caso de sobrecarga ou abuso perigoso, o gancho não quebra, mas cede lentamente.

8. A talha está equipada com corrente de carga de liga de alta qualidade.

9. CADEIA FEC zincada grau 80 do Japão e CADEIA RUD da Alemanha estão disponíveis mediante solicitação.

10.Inspeção de talha de alavanca e manuais.

INSPEÇÃO ANTES DO USO

Certifique-se de que a placa de identificação da talha de alavanca esteja claramente visível e que a WLL esteja legível.

A inspeção pré-uso de uma talha de alavanca deve incluir o seguinte:

Corrente de carga

1. Inspecione a corrente quanto a desgaste, ranhuras, cortes, queimaduras de arco, elos torcidos e dobrados e corrosão.

2.Inspecione a passagem correta em unidades de 6 toneladas.

Rodas de elevação e rodas de polia

1. Inspecione a roda de elevação quanto a materiais estranhos, desgaste e corrosão.

2. Inspecione as polias quanto a desgaste, liberdade de movimento e corrosão.

3. Inspecione os pinos sem saída quanto a desgaste, aperto e corrosão.


Ganchos

1. Inspecione os ganchos quanto a sinais de abertura, rachaduras, dobras, queimaduras de arco, soldas e corrosão.

2.Os ganchos devem girar livremente.


Diversos

1. Inspecione a estrutura e as tampas quanto a deformações, empenamentos, amassados ​​graves e outros danos.

2. Inspecione as travas de segurança quanto à condição e operação.

3. Meça as gargantas dos ganchos para verificar se há aberturas de serviço permitidas.Inspecione os cabides (guindaste de 6 toneladas) quanto a rachaduras, ranhuras, corrosão e outros danos.

4.Inspecione a alavanca quanto a sobrecarga ou quaisquer sinais de distorção.

5.Verifique a função de roda livre.

6. Certifique-se de que as seleções de aumentar e diminuir funcionem corretamente.

7.Verifique se há um batente instalado na corrente.


CUIDADOS NO USO

1.Todas as pessoas envolvidas na operação de uma talha de alavanca devem ler o manual do fabricante e estar completamente familiarizadas com todos os procedimentos de operação e manutenção.

2. Ao operar uma talha de alavanca, mantenha sempre uma base firme e, quando necessário, esteja seguro.Opere a talha de alavanca em um local que esteja sempre livre da carga.As pessoas devem manter-se afastadas da carga suspensa.Nunca use a talha de alavanca para levantar, apoiar ou transportar pessoas e nunca levante cargas sobre ou perto de pessoas.

3.Antes de levantar uma carga, confirme se a talha de alavanca está em boas condições e funcionando corretamente.

4. Mantenha sempre a corrente de carga bem lubrificada e proteja-a contra respingos de solda e outros contaminantes prejudiciais.

5. Nunca permita que a corrente de carga ou os ganchos sejam usados ​​como base para soldagem e nunca os toque com eletrodos de soldagem energizados.

6. Nunca use a talha de alavanca com correntes de carga torcidas, dobradas, danificadas ou gastas e nunca tente alongar a corrente de carga.

7. Sempre use eslingas e acessórios adequados da maneira correta e confirme se eles estão assentados corretamente nos ganchos.Confirme também se o conjunto da trava de segurança está completamente fechado e não suporta nenhuma parte da carga.

8. Nunca levante mais do que a WLL nominal.

9. A corrente de carga frouxa deve ser retirada com cuidado.Ao verificar o equilíbrio da carga, levante e abaixe a carga cerca de 100 mm para testar o sistema de freio antes de levantar mais.

10.Nunca estenda a corrente de carga além da faixa de elevação.

11. Nunca permita que sua atenção seja desviada ao operar a talha de alavanca e nunca deixe uma carga suspensa sem vigilância.

12.Inspecione a talha de alavanca regularmente.Nunca use uma talha de alavanca quando estiver com defeito ou quando for evidente um desempenho incomum ou danos.

13. Nunca ajuste ou repare uma talha de alavanca, a menos que você seja competente na execução da manutenção da talha.

14.Nunca modifique a talha de alavanca.

15.Nunca remova ou oculte a placa de identificação da talha de alavanca.

16.Examine a corrente de carga para garantir que não haja torção.As talhas de alavanca podem levantar 2 quedas da corrente de carga;torções podem surgir quando o gancho inferior é acidentalmente virado através das correntes de carga.

17.Confirme se a estrutura de suporte é suficientemente forte para suportar a carga pretendida.

18. A alavanca de mudança deve ser colocada na posição 'PARA CIMA' quando a talha da alavanca estiver sob carga durante operações de elevação ou tração.Em alguns casos com cargas leves (menos de 2% da CMT), se a alavanca ou cubo de mudança estiver na posição neutra, o sistema de roda livre funcionará e o guincho da alavanca não será capaz de suportar a carga.

19. Não é recomendado içar uma carga com duas talhas de alavanca.Se o trabalho for inevitável, mantenha a carga dentro da capacidade nominal total das duas talhas de alavanca e levante-a com cuidado excepcional, mantendo o equilíbrio, o ângulo e a velocidade de elevação adequados.
