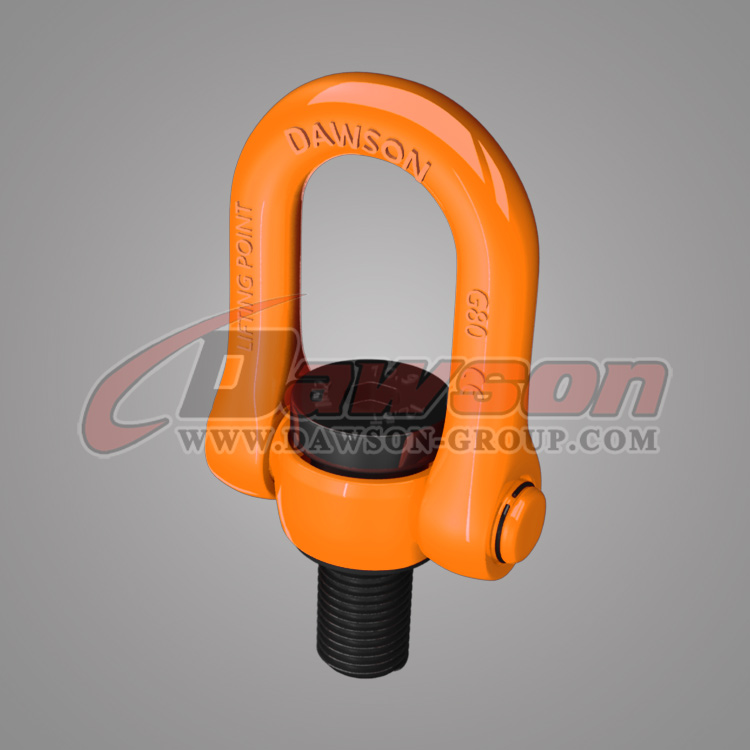

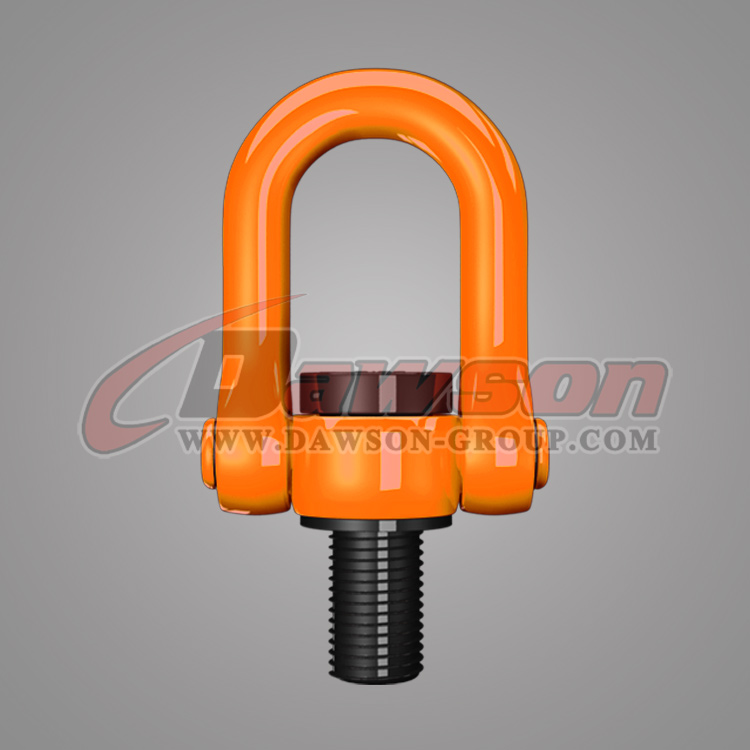

DAWSON M8-M100 Rosca métrica Manilha giratória dupla G80 Anel de talha giratória

compartilhar com:

DAWSON M8-M100 Rosca métrica Manilha giratória dupla G80 Anel de talha giratória

Marca do Produto:
DAWSON/OEM
Código:
DS888YDS
Tamanho:
M8-M100

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Descrição do produto

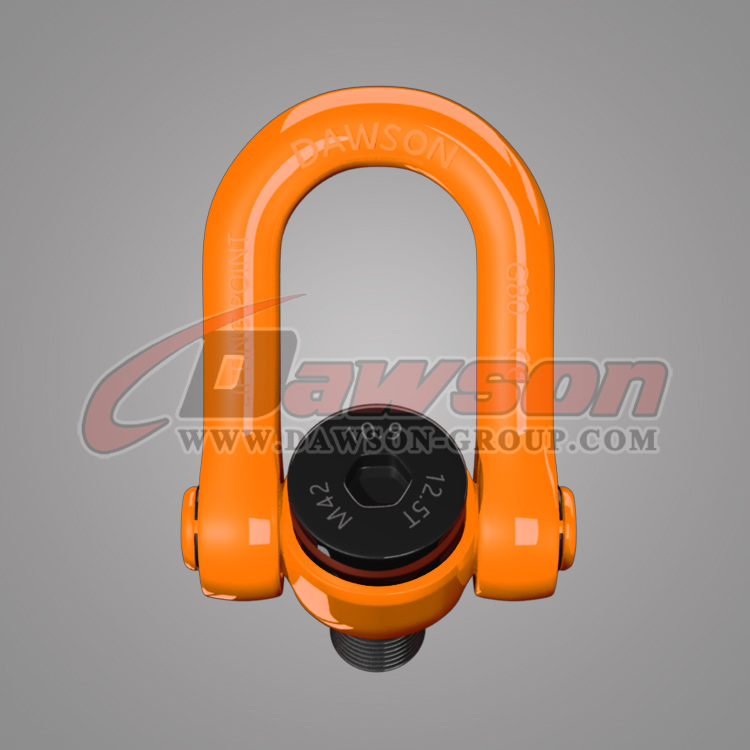

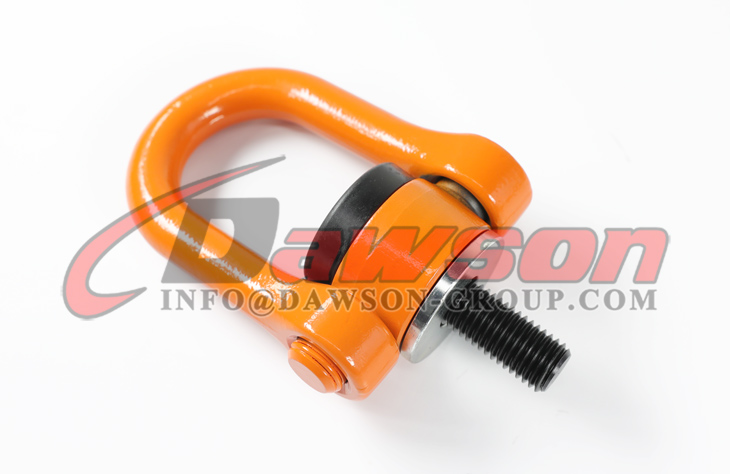

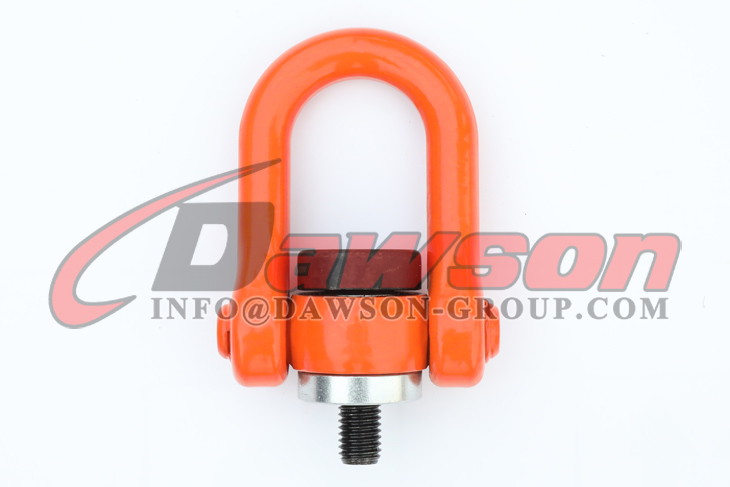

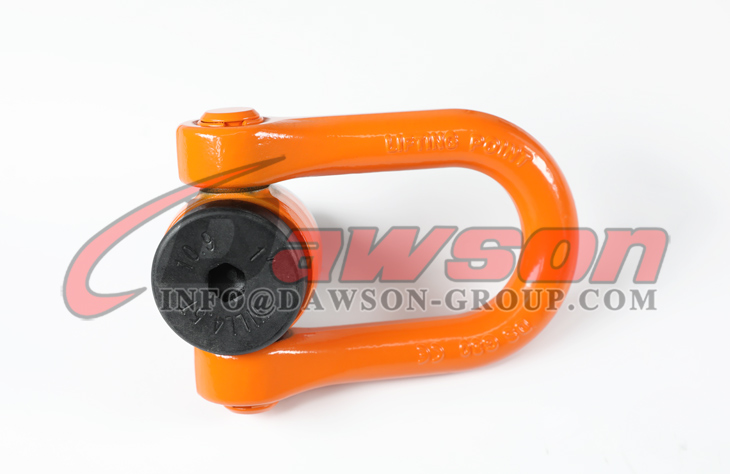

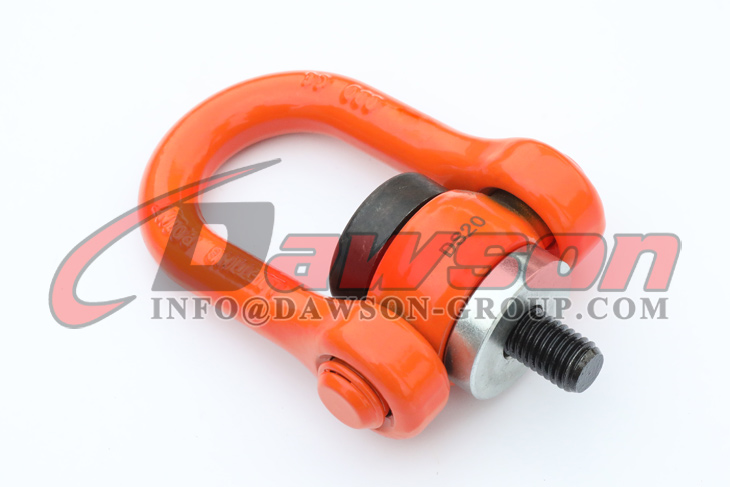

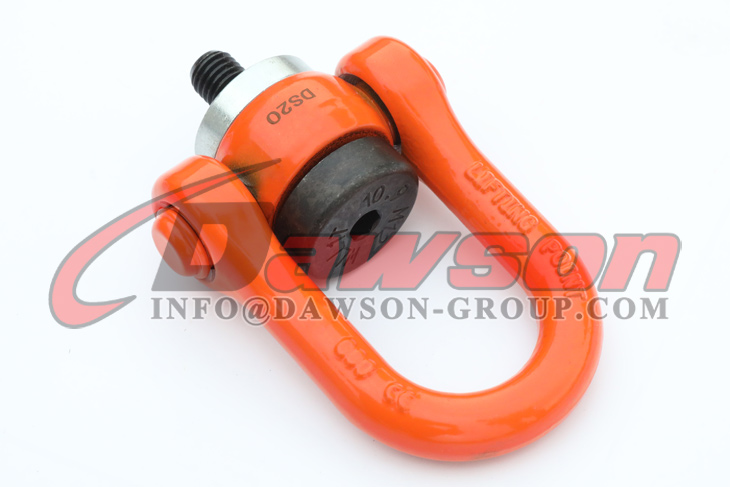

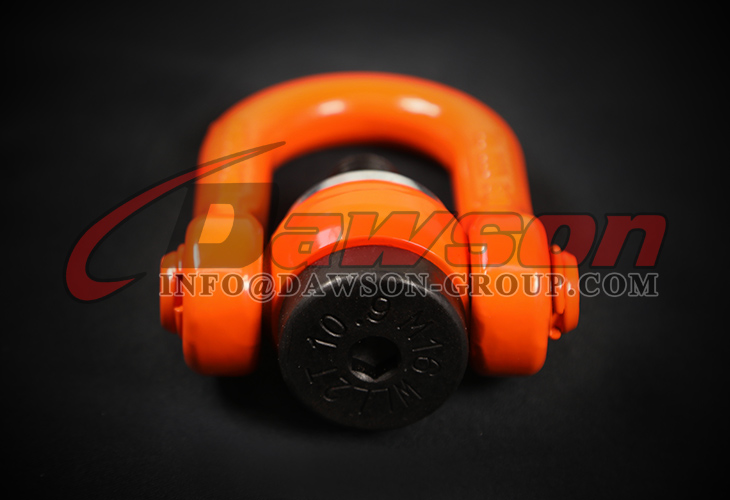

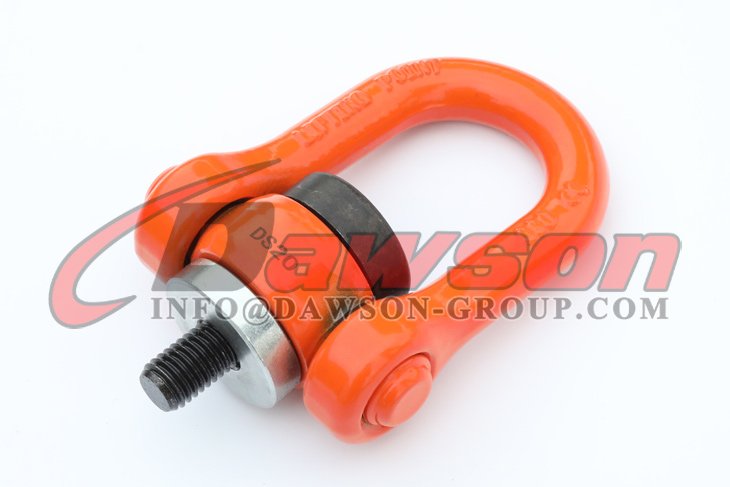

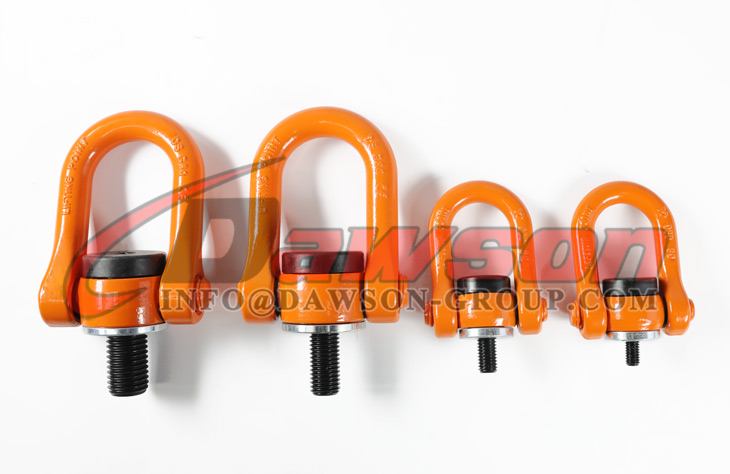

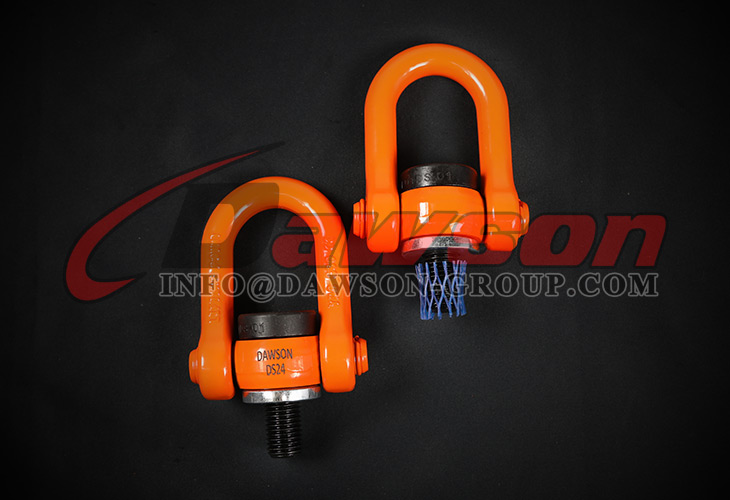

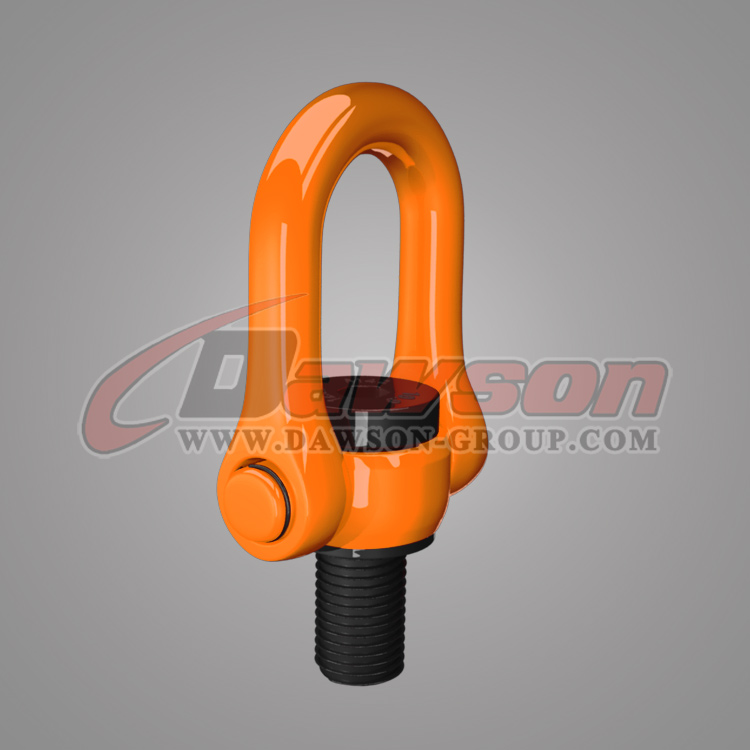

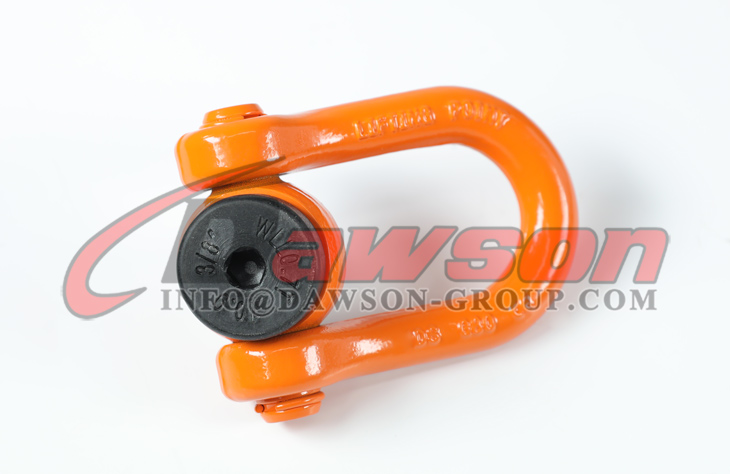

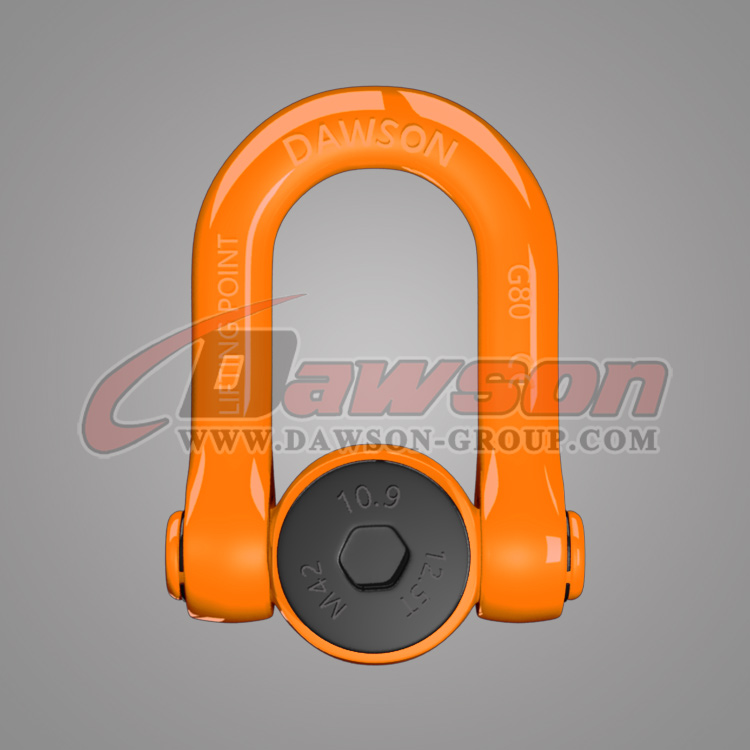

DAWSON M8-M100 Rosca métrica Dupla Manilha Giratória G80 Anel de talha giratória, Anel de elevação giratório de liga de aço G80 para elevação

- Dawson Group Ltd. - Fornecedor fabricante da China, Fábrica

Rosca Métrica:

Item número.	VAI/T	Linha M	Parâmetro técnico/mm									Torque de aperto/Nm	Peso/kg
Item número.	VAI/T	Linha M	L	A±3	B±3	C	D	F	K±3	H	S	Torque de aperto/Nm	Peso/kg
DS888YDS-M8	0.5	M8×1,25	12	50.5	37	76	14	101.5	49.5	38	8	10-40	0.8
DS888YDS-M10	0.7	M10×1,5	16	50.5	37	76	14	101.5	49.5	38	8	10-40	0.8
DS888YDS-M12	1	M12×1,75	18	50.5	37	76	14	101.5	49.5	38	8	15-40	0.8
DS888YDS-M14	1.5	M14×2,0	21	50.5	37	76	14	101.5	49.5	38	8	30-100	0.8
DS888YDS-M16	2	M16×2,0	24	50.5	37	76	14	101.5	49.5	38	8	45-130	0.8
DS888YDS-M18	2.5	M18×2,5	40	74.5	54	105	20	145	77	48	12	100-170	1.9
DS888YDS-M20	3	M20×2,5	40	74.5	54	105	20	145	77	48	12	100-170	2
DS888YDS-M22	3	M22×2,5	40	74.5	54	105	20	145	77	48	12	100-170	2.1
DS888YDS-M24	4.5	M24×3,0	40	74.5	54	105	20	145	77	48	12	190-280	2.5
DS888YDS-M27	5	M27×3,0	40	98.5	73	146	30	201.5	103.5	68	17	250-500	5.5
DS888YDS-M30	7.3	M30×3,5	45	98.5	73	146	30	201.5	103.5	68	17	270-600	5.5
DS888YDS-M33	8	M33×3,5	50	98.5	73	146	30	201.5	103.5	68	17	270-600	5.5
DS888YDS-M36	10	M36×4,0	54	98.5	73	146	30	201.5	103.5	68	17	270-600	5.5
DS888YDS-M39	10	M39×4,0	58	98.5	73	146	30	201.5	103.5	68	17	350-800	6
DS888YDS-M42	12.5	M42×4,5	63	98.5	73	146	30	201.5	103.5	68	17	350-800	6
DS888YDS-M45	15	M45×4,5	63	98.5	73	146	30	201.5	103.5	68	17	350-800	6
DS888YDS-M48S	16	M48×5,0	63	98.5	73	146	30	201.5	101.5	70	17	350-800	6.5
DS888YDS-M48B	20	M48×5,0	68	120	93	182	36	249	125	84	19	350-800	11.5
DS888YDS-M52	20	M52×5,0	68	120	93	182	36	249	125	84	19	350-900	12
DS888YDS-M56	25	M56×5,5	78	120	93	182	36	249	125	84	19	350-900	12
DS888YDS-M60	25	M60×5,5	90	120	93	182	36	253	125	88	19	350-600	13
DS888YDS-M64S	32	M64×6,0	90	120	93	182	36	253	125	88	19	500-1000	13
DS888YDS-M64B	33	M64×6,0	100	185	144	280	58	395	195	136	36	500-1000	42
DS888YDS-M72×4	35	M72×4,0	110	185	144	280	58	395	195	136	36	500-1200	43
DS888YDS-M72×6	35	M72×6,0	110	185	144	280	58	395	195	136	36	500-1200	43
DS888YDS-M80	40	M80×6,0	120	185	144	280	58	395	195	136	36	500-1200	44.5
DS888YDS-M90	45	M90×6,0	135	185	144	280	58	395	195	136	36	500-1500	46.5
DS888YDS-M100	50	M100×6,0	150	185	144	280	58	395	195	136	36	500-1700	49

Fator de segurança 4:1, comprimento do parafuso e especificações de rosca podem ser feitos de acordo com os requisitos;

Informação de Segurança:

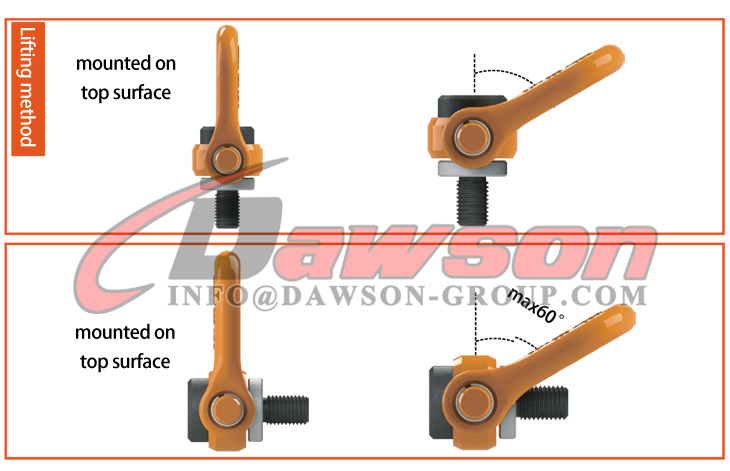

Método de levantamento
Pernas		1	2	1	2	2		2	3-4		3-4
Ângulo de elevação		0°	0°	90°	90°	0-45°	45-60°	Assimetria	0-45°	45-60°	Assimetria
Modelo não.	Rosca/M	VAI/T
DS888YDS-M8	8	0.5	1	0.5	1	0.7	0.5	0.5	1.1	0.8	0.5
DS888YDS-M10	10	0.7	1.4	0.7	1.4	1	0.7	0.7	1.5	1.1	0.7
DS888YDS-M12	12	1	2	1	2	1.4	1	1	2.1	1.5	1
DS888YDS-M14	14	1.5	3	1.5	3	2.1	1.5	1.5	3.15	2.3	1.5
DS888YDS-M16	16	2	4	2	4	2.8	2	2	4.2	3	2
DS888YDS-M18	18	2.5	5	2.5	5	3.5	2.5	2.5	5.25	3.75	2.5
DS888YDS-M20	20	3	6	3	6	4.2	3	3	6.3	4.5	3
DS888YDS-M22	22	3	6	3	6	4.2	3	3	6.3	4.5	3
DS888YDS-M24	24	4.5	9	4.5	9	6.3	4.5	4.5	9.45	6.8	4.5
DS888YDS-M27	27	5	10	5	10	7	5	5	10.5	7.5	5
DS888YDS-M30	30	7.3	14.6	7.3	14.6	10.2	7.3	7.3	15.3	11	7.3
DS888YDS-M33	33	8	16	8	16	11.2	8	8	16.8	12	8
DS888YDS-M36	36	10	20	10	20	14	10	10	21	15	10
DS888YDS-M39	39	10	20	10	20	14	10	10	21	15	10
DS888YDS-M42	42	12.5	25	12.5	25	17.5	12.5	12.5	26.3	18.8	12.5
DS888YDS-M45	45	15	30	15	30	21	15	15	31.5	22.5	15
DS888YDS-M48S	48	16	32	16	32	22.4	16	16	33.5	24	16
DS888YDS-M48B	48	20	40	20	40	28	20	20	42	30	20
DS888YDS-M52	52	20	40	20	40	28	20	20	42	30	20
DS888YDS-M56	56	25	50	25	50	35	25	25	53	37.5	25
DS888YDS-M60	60	25	50	25	50	35	25	25	52.5	37.5	25
DS888YDS-M64S	64	32	64	32	64	45	32	32	67	48	32
DS888YDS-M64B	64	33	66	32	66	46.2	33	33	69.3	49.5	33
DS888YDS-M72×4	72	35	70	35	70	49	35	35	73.5	52.5	35
DS888YDS-M72×6	72	35	70	35	70	49	35	35	73.5	52.5	35
DS888YDS-M80	80	40	80	40	80	56	40	40	84	60	40
DS888YDS-M90	90	45	90	45	90	63	45	45	94.5	67.5	45
DS888YDS-M100	100	50	100	50	100	70	50	50	105	75	50

Especificações do produto:

Anel de talha de rosca métrica M8 G80, Anel de talha de rosca métrica M10 G80, Anel de talha de rosca métrica M12 G80, Anel de talha de rosca métrica M14 G80, Anel de talha de rosca métrica M16 G80, Anel de talha de rosca métrica M18 G80, Anel de talha de rosca métrica M20 G80, M22 Anel de talha de rosca métrica G80, Anel de talha de rosca métrica M24 G80, Anel de talha de rosca métrica M30 G80, Anel de talha de rosca métrica M33 G80, Anel de talha de rosca métrica M36 G80, Anel de talha de rosca métrica M39 G80, Anel de talha de rosca métrica M42 G80, M45 G80 Anel de talha de rosca métrica, Anel de talha de rosca métrica M48 G80, Anel de talha de rosca métrica M52 G80, Anel de talha de rosca métrica M56 G80, Anel de talha de rosca métrica M60 G80, Anel de talha de rosca métrica M64 G80, Anel de talha de rosca métrica M72 G80, Métrico M80 G80 Anel de talha de rosca, anel de talha de rosca métrica M90 G80, anel de talha de rosca métrica M100 G80

Anel de talha giratório M8 grau 80, Anel de talha giratório M10 grau 80, Anel de talha giratório M12 grau 80, Anel de talha giratório M14 grau 80, Anel de talha giratório M16 grau 80, Anel de talha giratório M18 grau 80, Anel de talha giratório M20 grau 80, M22 Anel de talha giratório grau 80, anel de talha giratório M24 grau 80, anel de talha giratório M30 grau 80, anel de talha giratório M33 grau 80, anel de talha giratório M36 grau 80, anel de talha giratório M39 grau 80, anel de talha giratório M42 grau 80, grau M45 Anel de talha giratório 80, Anel de talha giratório M48 grau 80, Anel de talha giratório M52 grau 80, Anel de talha giratório M56 grau 80, Anel de talha giratório M60 grau 80, Anel de talha giratório M64 grau 80, Anel de talha giratório M72 grau 80, M80 grau 80 Anel de talha giratório, anel de talha giratório M90 grau 80, anel de talha giratório M100 grau 80

Nota: Parafusos alongados em polegadas ou não padrão podem ser feitos de acordo com os requisitos do cliente.

Breve introdução:

Superliga forjada em aço temperado temperado.

Teste de prova individual a 2,5 vezes o limite de carga de trabalho.

Fadiga testada a 1,5 vezes o limite de carga de trabalho para 20.000 ciclos.

Teste de quebra de detecção de trinca magnaflux.

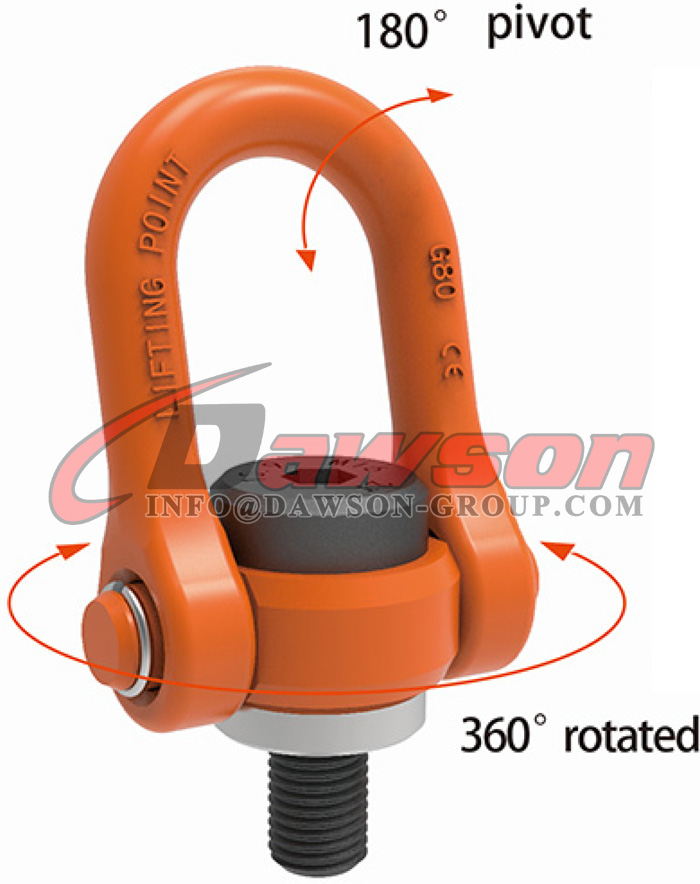

O ponto de elevação grau 100 tem rotação de 360° com função de giro de 90°.

Avaliado em 100% em ângulo de 90°.

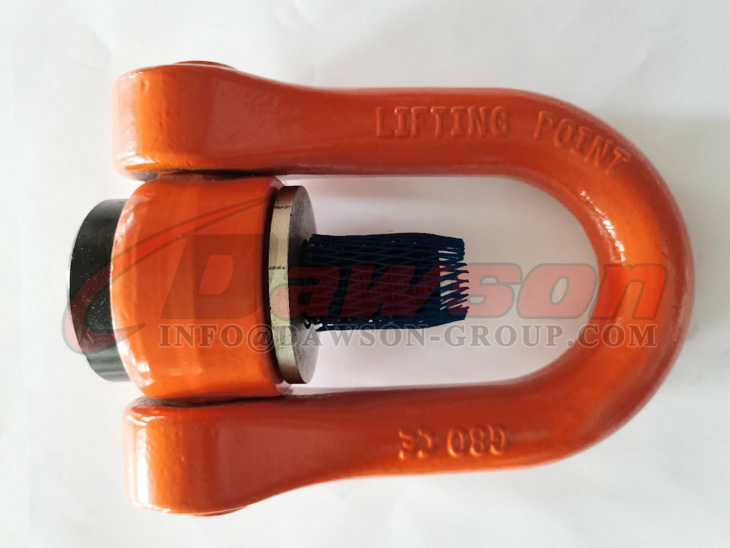

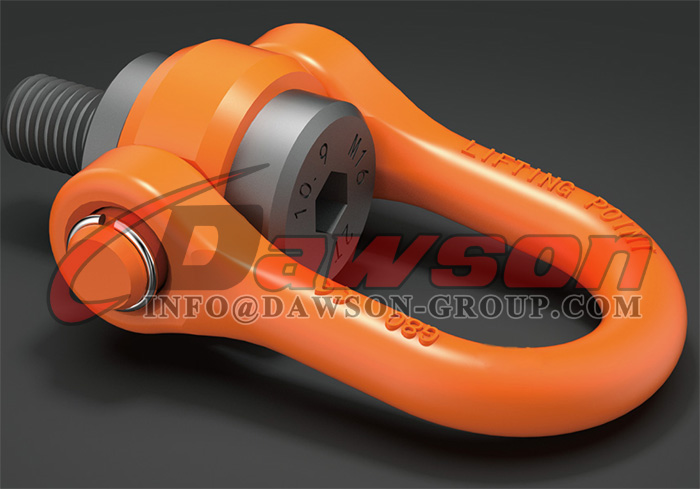

Manilha giratória dupla com rosca métrica DAWSON Anel de talha giratória G80 - Dawson Group Ltd. - Fabricante e fornecedor na China
Pedido de anel de talha giratória dupla giratória de rosca métrica DAWSON G80 - Dawson Group Ltd. - Fabricante e fornecedor na China

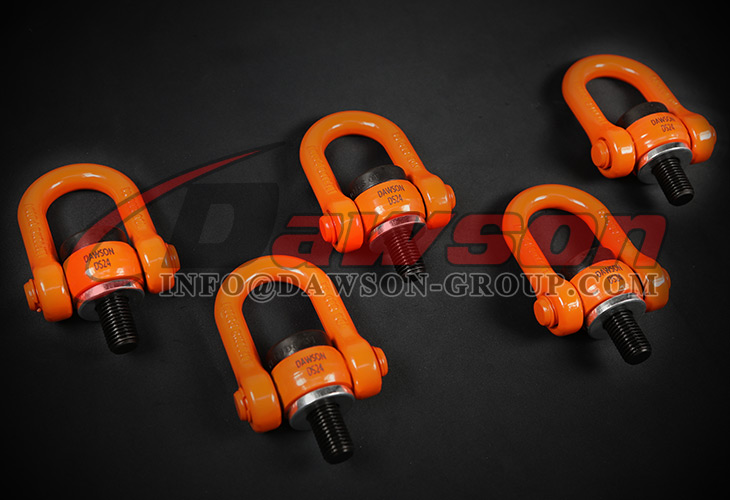

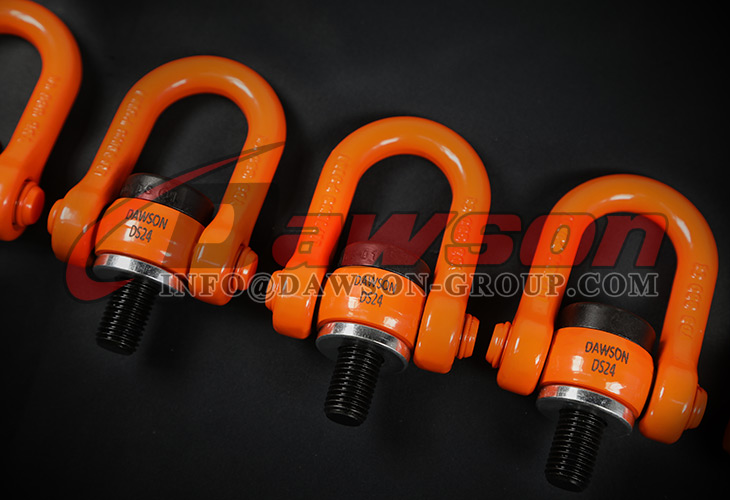

Exposição de produtos:

Outros produtos relacionados mostram:

Parafuso de elevação giratório DS173 G80 - Dawson Group Ltd. - Fabricante, fábrica na China
Ponta de parafuso de elevação DS304 G80 - Dawson Group Ltd.
Ponta do parafuso de elevação G80 - Dawson Group Ltd. - Fabricante, Fábrica

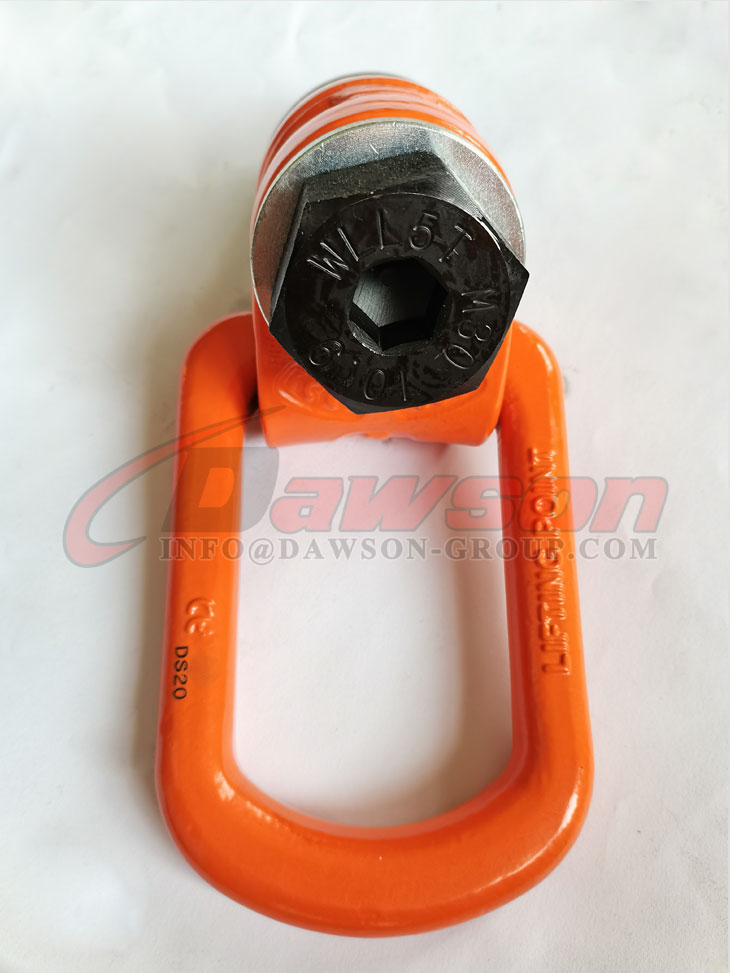

Anel de talha giratório com motor G80 - Dawson Group Ltd. - Fabricante e fornecedor na China

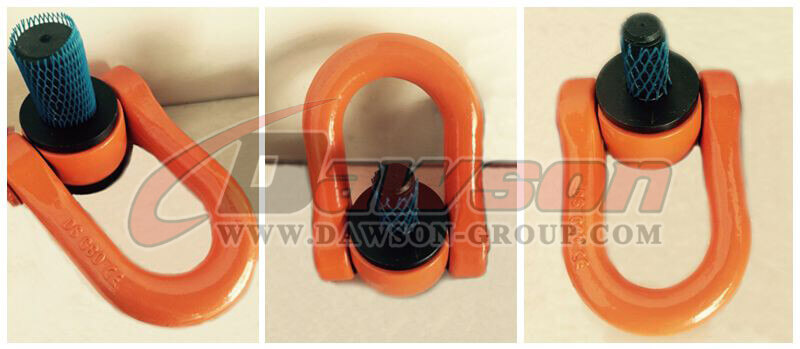

Anel de talha giratório DS G80 - Fabricante na China

Download dos catálogos de pontos de elevação G80:

Produção Equipamento:

equipamento de produção - Fornecedor China

Equipamento de teste:

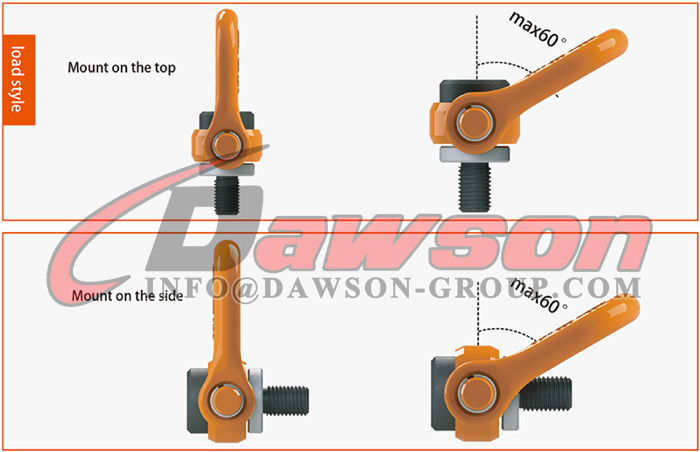

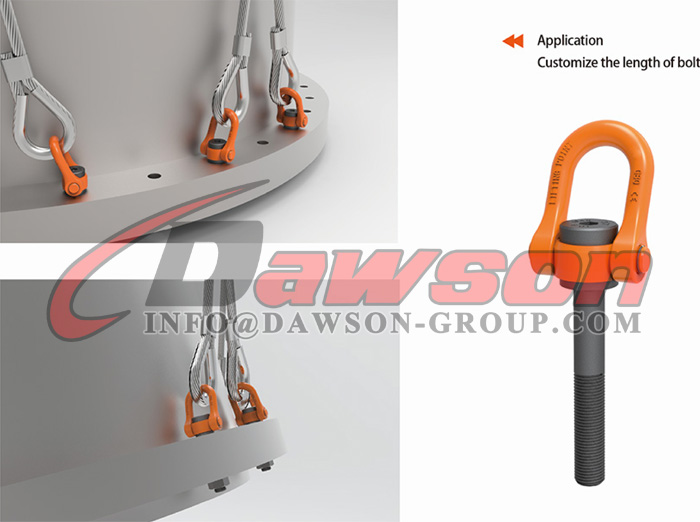

Aplicação de Anel de elevação giratório DAWSON UNC Thread G80:

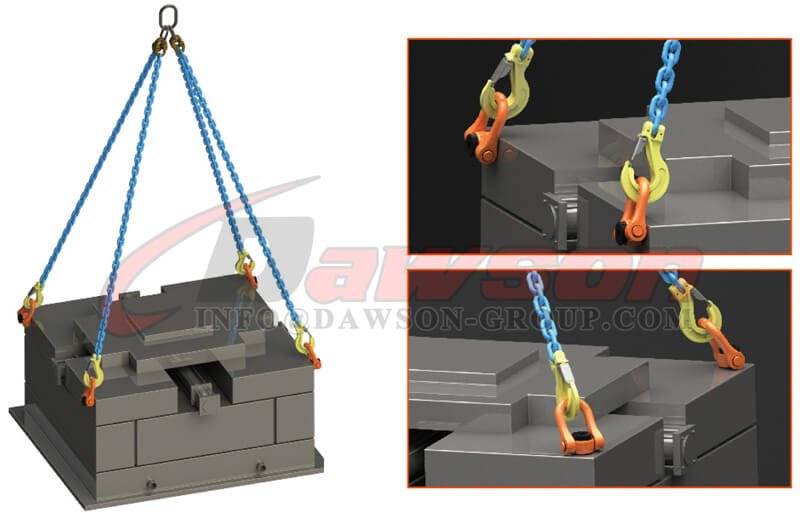

Aplicação de DAWSON Metric Thread G80 Swivel Hoist Ring.jpg

Aplicação de ponto de içamento de liga de aço grau 80 - fábrica na China

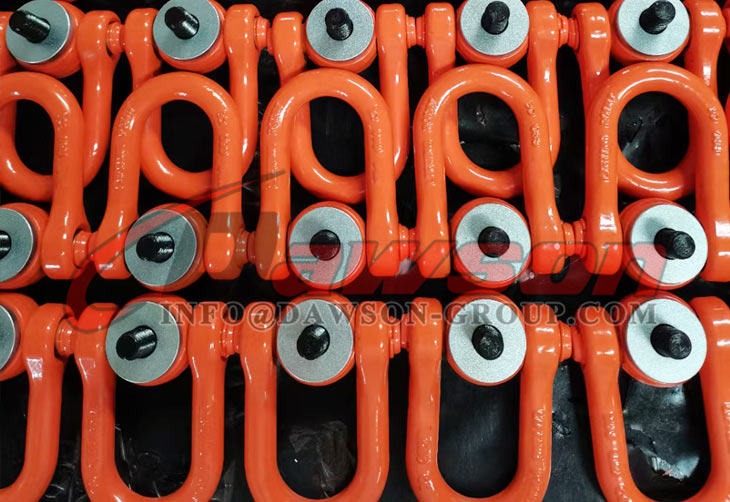

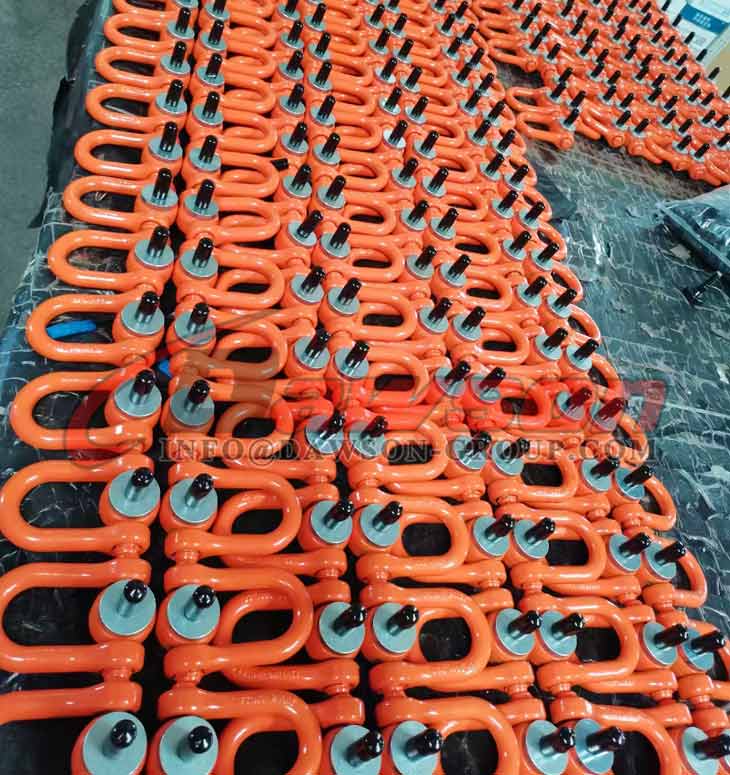

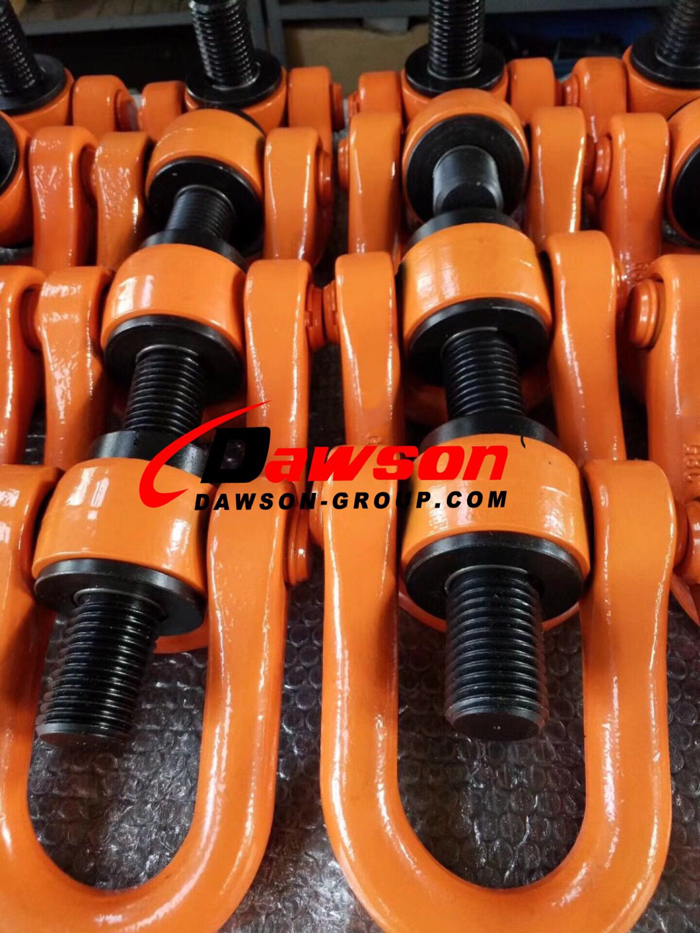

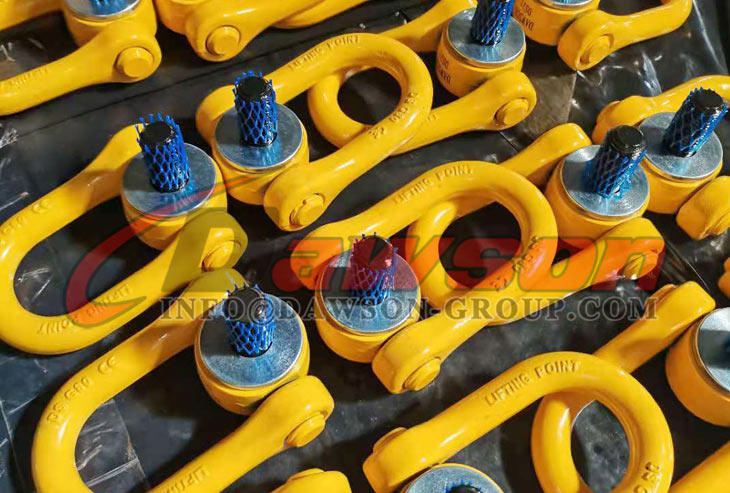

Pacote de Pontos de parafuso de elevação giratórios G80:

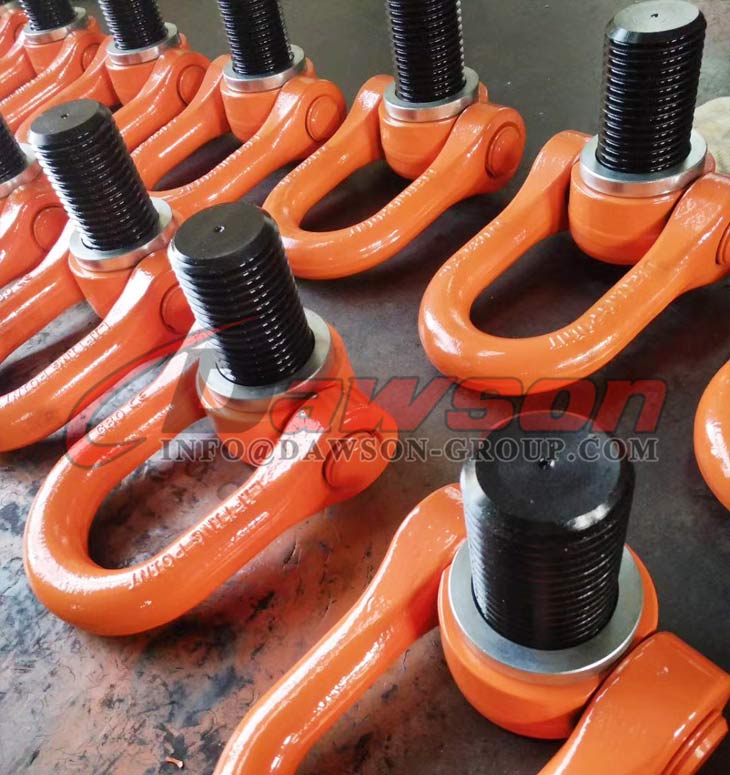

Pacote de manilha giratória dupla de rosca métrica DAWSON Anel de talha giratória G80 - Dawson Group Ltd. - Fabricante, fornecedor, fábrica na China
