Rosca métrica M8-M100 e anel de talha giratória tipo rosca UNC G80

compartilhar com:

Rosca métrica M8-M100 e anel de talha giratória tipo rosca UNC G80

Marca do Produto:
DAWSON/OEM
Código:
DS-0831
Tamanho:
M8-M100

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Descrição do produto

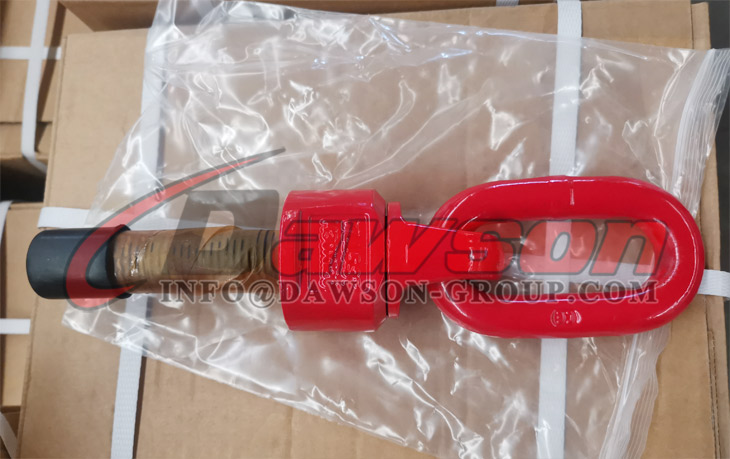

Rosca métrica M8-M100 e anel de talha giratória tipo rosca UNC G80

- Dawson Group Ltd. - Fornecedor fabricante da China, Fábrica

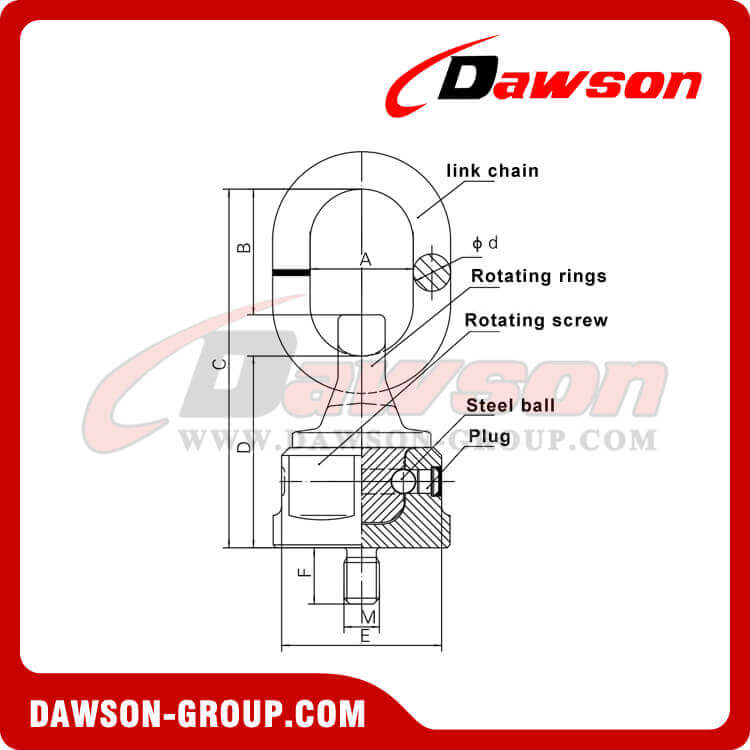

Anel de talha giratório G80 - Dawson Group - Fábrica na China Anel de elevação giratório G80 - Dawson Group Ltd. - Fábrica na China, fornecedor

Anel de talha giratório G80 - Fábrica na China - Dawson Group Ltd. - Fabricante, fábrica e fornecedor na China

Pontos de levantamento de rosca métrica:

Item número	Tamanho	VONTADE/kg	Parâmetro técnico/mm							Peso/kg
Item número	Tamanho	VONTADE/kg	A	B	C	D	E	Φ d	F	Peso/kg
DS-0831-008	M8x1,25-6g	400	30	42	96	44	37	13	13	0.41
DS-0831-010	M10x1,5-6g	500	30	42	96	44	37	13	19	0.43
DS-0831-012	M12x1,75-6g	1050	30	42	96	44	37	13	19	0.70
DS-0831-014	M14x2,0-6g	1150	30	42	96	44	37	13	31.8	0.75
DS-0831-016	M16x2,0-6g	1900	30	42	96	44	37	13	31.8	1.90
DS-0831-020	M20x2,5-6g	2150	40	67	160	75.5	64.3	19.1	38.1	2.21
DS-0831-022	M22x2,5	2250	40	67	160	75.5	64.3	19.1	38.1	2.21
DS-0831-024	M24x3,0-6g	4200	40	67	160	75.5	64.3	19.1	38.1	2.21
DS-0831-030	M30x3,5-6g	5000	50.8	95	205	90	74	22.2	50	3.86
DS-0831-033	M33x3,5-6g	7000	50.8	95	205	90	74	22.2	50	3.86
DS-0831-036	M36x4,0-6g	8000	50.8	95	205	90	74	22.2	54	3.86
DS-0831-039	M39x4,0-6g	8000	50.8	95	205	90	74	22.2	58	3.86
DS-0831-042	M42x4,5-6g	10000	63	108	230	100	85	25	63	6.08
DS-0831-045	M45x4,5-6g	10000	63	108	230	100	85	25	68	6.08
DS-0831-048	M48x5,0-6g	10000	63	108	230	100	85	25	68	6.08
DS-0831-052	M52x5,0-6g	15000	70	120	278	132	95	32	84	10.80
DS-0831-056	M56x5,5-6g	15000	70	120	278	132	95	32	84	10.80
DS-0831-060	M60x5,5-6g	15000	70	120	278	132	95	32	90	10.80
DS-0831-064	M64x6,0-6g	15000	70	120	278	132	95	32	95	10.80
DS-0831-072	M72x6,0-6g	25000	80	125	331	166	130	40	108	22.80
DS-0831-080	M80x6,0-6g	30000	80	125	331	166	130	40	120	23.90
DS-0831-090	M90x6,0-6g	35000	80	125	331	166	130	40	135	25.90
DS-0831-0100	M100x6,0-6g	49000	80	125	331	166	130	40	135	25.90

Pontos de elevação da rosca UNC:

Item número	Tamanho	VONTADE/kg	Parâmetro técnico/mm							Peso/kg
Item número	Tamanho	VONTADE/kg	A	B	C	D	E	Φ d	F	Peso/kg
DS-0831-5/16	16/05'-18UNC	400	30	42	96	44	37	13	13	0.41
DS-0831-3/8	3/8'-16UNC	500	30	42	96	44	37	13	19	0.43
DS-0831-7/16	16/07'-14UNC	1050	30	42	96	44	37	13	19	0.70
DS-0831-1/2	1/2'-13UNC	1150	30	42	96	44	37	13	31.8	0.75
DS-0831-5/8	5/8'-11UNC	1900	30	42	96	44	37	13	31.8	0.90
DS-0831-3/4	3/4'-10UNC	2150	40	67	160	75.5	64.3	19.1	38.1	2.21
DS-0831-1	1'-8UNC	4200	40	67	160	75.5	64.3	19.1	38.1	2.21
DS-0831-1-1/4	1-1/4'-7UNC	7000	50.8	95	205	90	74	22.2	50.8	3.83
DS-0831-1-1/2	1-1/2'-6UNC	8000	50.8	95	205	90	74	22.2	54	3.83
DS-0831-1-3/4	1-3/4'-5UNC	10000	63	108	230	100	85	25	68	6.08
DS-0831-2	2'-4 1/2UNC	15000	63	108	230	100	85	25	76.2	6.08
DS-0831-2-1/2	2-1/2'-4UNC	15000	70	120	278	132	95	32	101.6	10.80
DS-0831-3	3'-4UNC	25000	80	125	331	166	130	40	108	22.80
DS-0831-3-1/2	3-1/2'-4UNC	35000	80	125	331	166	130	40	135	25.90
DS-0831-4	4'-4UNC	49000	80	125	331	166	130	40	135	26.00

Breve introdução:

Superliga forjada em aço temperado temperado.

Teste de prova individual a 2,5 vezes o limite de carga de trabalho.

Fadiga testada a 1,5 vezes o limite de carga de trabalho para 20.000 ciclos.

Teste de quebra de detecção de trinca magnaflux.

Todos os pinos de carga são 100% inspecionados e testados individualmente.

O ponto de elevação grau 100 tem rotação de 360° com função de giro de 90°.

Avaliado em 100% em ângulo de 90°.

Forma de força de elevação do anel de elevação giratório:

Forma de força	Número de membro	Direção de carga	M8	M10	M12	M14	M16	M20	M24	M30	M33	M36	M39	M42	M48	M52	M56	M64	M72	M80	M90	M100
	1	0°	0.3	0.45	0.5	1.12	1.12	2.15	4.2	5	7	8	8	10	10	15	15	15	25	30	35	49
	2	0°	0.6	0.9	1	2.2	2.2	4.4	4.5	10	14	16	16	20	20	30	30	30	50	60	70	98
	1	90°	0.3	0.45	0.5	1.12	1.12	2.15	2.25	5	7	8	8	10	10	15	15	15	25	30	35	49
	2	90°	0.6	0.9	1	2.2	2.2	4.4	4.5	10	14	16	16	20	20	30	30	30	50	60	70	98
	2	0-45°	0.42	0.6	0.7	1.6	1.6	3	5.8	7	9.8	11.2	11.2	14	14	21	21	21	35	42	49	68
	2	45-60°	0.3	0.45	0.5	1.12	1.12	2.15	2.25	5	7	8	8	10	10	15	15	15	25	30	35	49
	2	assimétrico	0.3	0.45	0.5	1.12	1.12	2.15	2.25	5	7	8	8	10	10	15	15	15	25	30	35	49
	3-4	0-45°	0.63	1.9	1	2.3	2.3	4.5	8.8	10.5	14.7	16.8	16.8	21	21	31.5	31.5	31.5	52.5	63	73.5	102
	3-4	45-60°	0.45	0.67	0.75	1.68	1.68	3.22	6.3	7.5	10.5	12	12	15	15	22.5	22.5	22.5	37.5	45	52.5	73.5
	3-4	assimétrico	0.3	0.45	0.5	1.12	1.12	2.15	2.25	5	7	8	8	10	10	15	15	15	25	30	35	49

Especificações do produto:

Pontos de içamento M8 G80, Pontos de içamento M10 G80, Pontos de içamento M12 G80, Pontos de içamento M14 G80, Pontos de içamento M16 G80, Pontos de içamento M20 G80, Pontos de içamento M22 G80, Pontos de içamento M24 G80, Pontos de içamento M30 G80, Pontos de içamento M33 G80, Pontos de içamento M36 G80, Pontos de içamento M39 G80, Pontos de içamento M42 G80, Pontos de içamento M45 G80, Pontos de içamento M48 G80, Pontos de içamento M52 G80, Pontos de içamento M56 G80, Pontos de içamento M60 G80, Pontos de içamento M64 G80, Pontos de içamento M72 G80, Pontos de içamento M80 G80, Pontos de içamento M90 G80, Pontos de içamento M100 G80

Anel de talha giratório M8 grau 80, Anel de talha giratório M10 grau 80, Anel de talha giratório M12 grau 80, Anel de talha giratório M14 grau 80, Anel de talha giratório M16 grau 80, Anel de talha giratório M20 grau 80, Anel de talha giratório M22 grau 80, M24 Anel da grua do giro da categoria 80, Anel de talha giratória M30 grau 80, anel de talha giratória M33 grau 80, anel de talha giratória M36 grau 80, anel de talha giratória M39 grau 80, anel de talha giratória M42 grau 80, anel de talha giratória M45 grau 80, anel de talha giratória M48 grau 80, M52 Anel de talha giratório grau 80, Anel de talha giratório M56 grau 80, Anel de talha giratório M60 grau 80, Anel de talha giratório M64 grau 80, Anel de talha giratório M72 grau 80, Anel de talha giratório M80 grau 80, Anel de talha giratório M90 grau 80, Grau M100 Anel de elevação giratório 80

Exposição de produtos:

Anel de talha giratório universal - Dawson Group Ltd. - Fabricante, fornecedor, fábrica na China

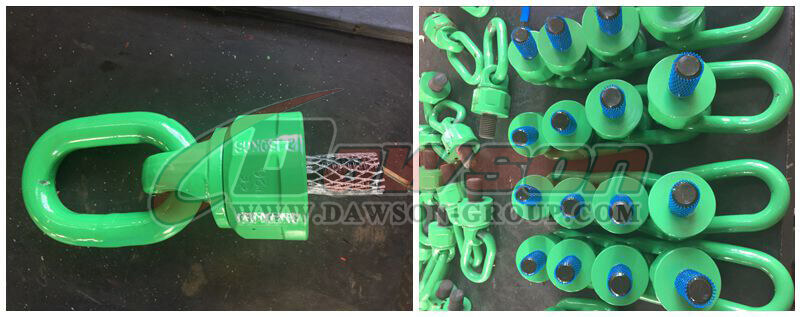

Pontos de içamento grau 80 - Fábrica na China - Grupo Dawson

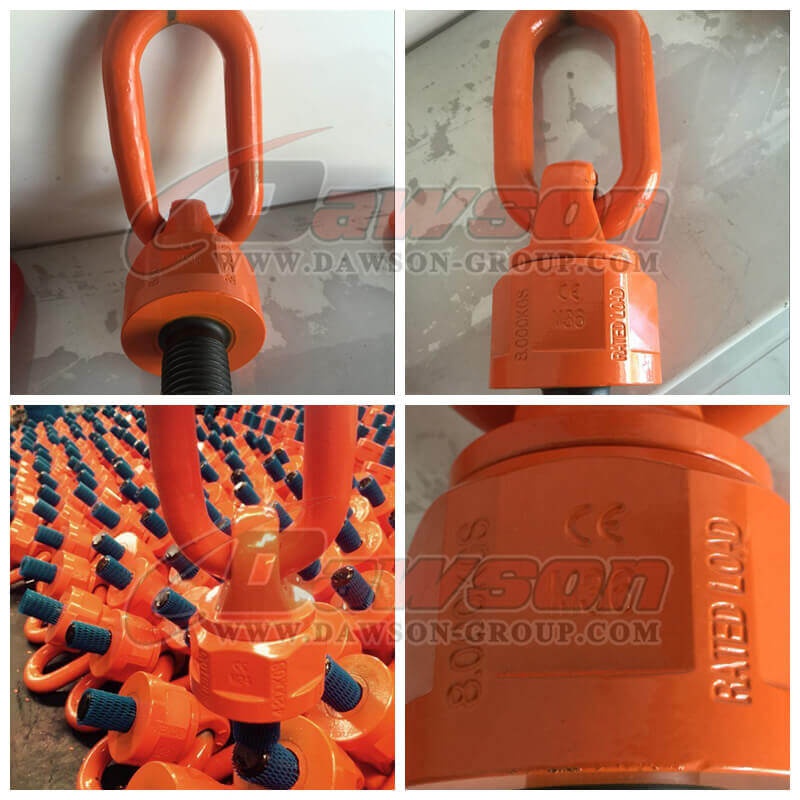

Pontos de elevação de liga de aço G80 - fábrica na China

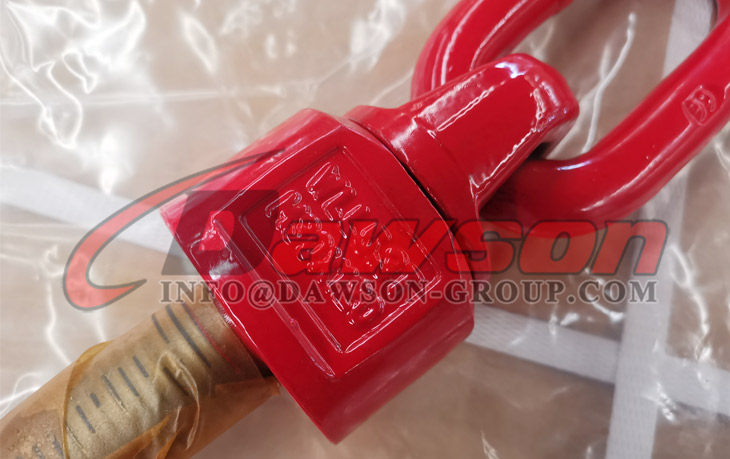

Rosca métrica e anel de talha giratória tipo rosca UNC G80 - Dawson Group Ltd. - Fabricante, fornecedor, fábrica na China

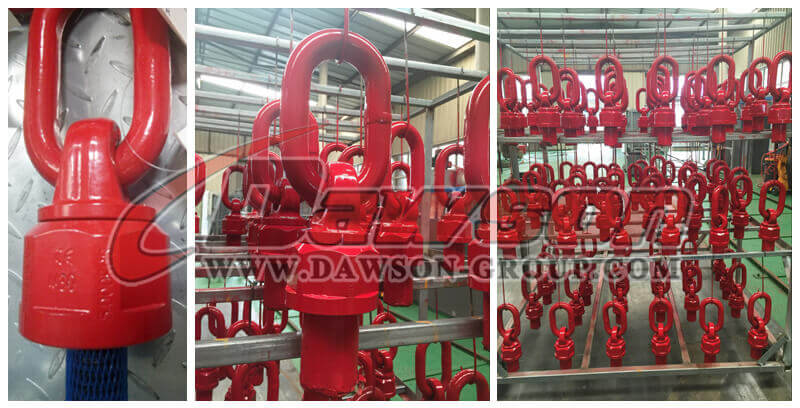

Anel de talha giratório grau 80 - Dawson Group Ltd. - Fabricante, fornecedor, fábrica na China

Pontos de elevação de liga de aço forjado grau 80 - China

Download dos catálogos de pontos de elevação G80:

Outros produtos relacionados mostram:

Equipamento de produção:

equipamento de produção - Fornecedor China

Teste Equipamento:

equipamento de teste - Fornecedor China

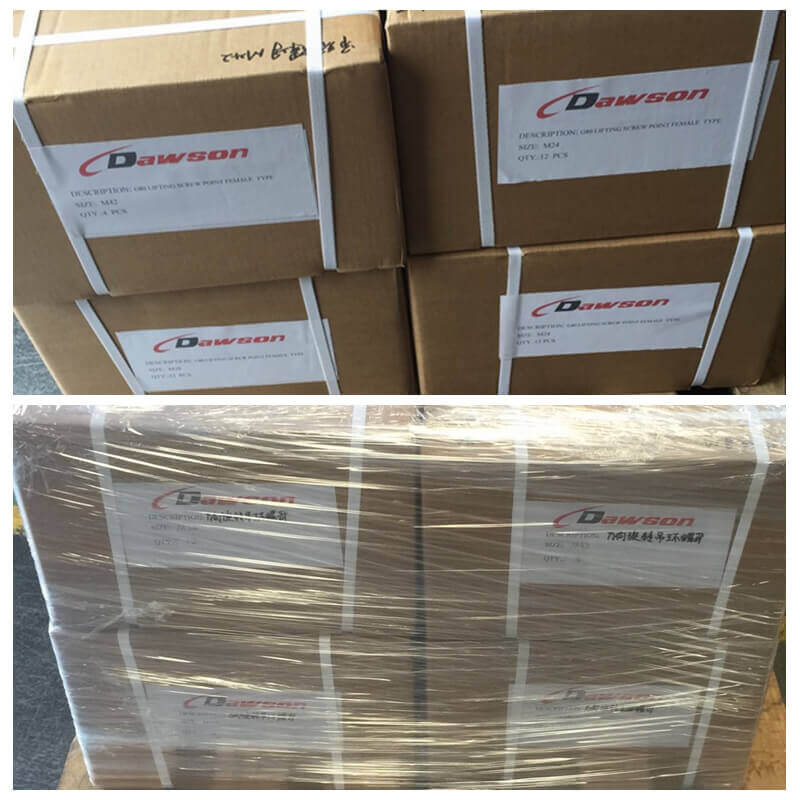

Pacote de Pontos de parafuso de elevação G80:

Pacote de pontos de elevação G80 - Dawson Group Ltd

Aplicação de Pontos de elevação G80:

Aplicação de muitos pontos de elevação giratórios universais - Dawson Group Ltd. - Fabricante e fornecedor na China

Temos quaisquer outros produtos relacionados, se você tiver qualquer interesse, entre em contato conosco, info@dawson-group.com!
